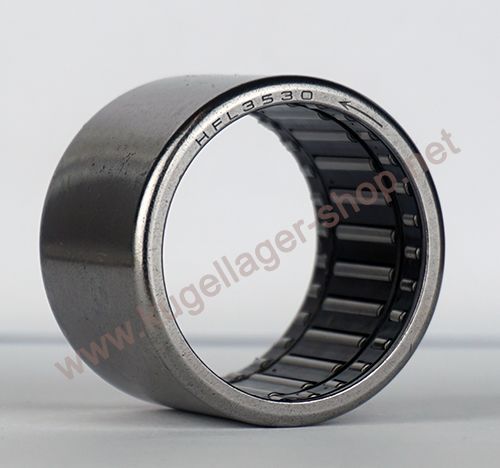

HFL3530 - Hülsenfreilauf mit Lagerung (u.a. PLB00517 Bosch eBike Motor)
Hülsenfreilauf (eine Drehrichtung) - 35x42x30 mm (bzw. 42x35x30 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HFL
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28742
10,50 €
8,82 €
| Menge | Preis je |
|---|---|
| 10 + | 9,50 € 7,98 € |
| Artikelnummer | 28742 |
|---|---|
| Zolltarifnummer | 84836080 |
| Bauart | Hülsenfreilauf (eine Drehrichtung) |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 42 x 30 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 30 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,37795 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 1,1811 |
Datenblatt zur Type HFL3530 - Hülsenfreilauf mit Lagerung (u.a. PLB00517 Bosch eBike Motor) (Hülsenfreilauf (eine Drehrichtung))
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 42 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.989 mm bis max. 42 mm. B = Breite: 30 mm (zur Breite = 30 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x42x30 mm / 35x42x30mm (Innen x Außen x Breite) bzw. 42x35x30 mm / 42x35x30mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 4.2 cm , Breite = 3 cm. |
Lagerluft und AxialspielDie Type HFL3530 - Hülsenfreilauf mit Lagerung (u.a. PLB00517 Bosch eBike Motor) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HFL3530 - Hülsenfreilauf mit Lagerung (u.a. PLB00517 Bosch eBike Motor) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. HFL Automotive Qualität (Marken: SKF/FAG/NSK): 2. HFL EMQ (Elektromotoren Qualität): 3. HFL Industriequalität / Standard: 4. SS / S / W HFL Edelstahl rostfrei 5. KER / CE HFL Keramiklager Si3N4 / ZRO2* 6. FC HFL MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HFL * (Hinweis: Keramik Kugellager HFL in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HFL Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HFL haben die maximale Anzahl an Kugeln ( HFL MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HFLVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHFL 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHFL 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HFL3530 - Hülsenfreilauf mit Lagerung (u.a. PLB00517 Bosch eBike Motor) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
HFL3530 Hülsenfreilauf 35x42x30 mm (35x42x29,8 mm) / Huelsenfreilauf mit Lagerung (3-reihig)
- Bauart: Wälzlager - Nadellager - Freilauf - Hülsenfreilauf
- Zolltarifnummer 84836080
- Der Freilauf HFL3530 hat nur eine Drehrichtung (Einwegkupplung = Lager das nur in eine Richtung dreht), die andere Seite sperrt (Lager mit Rücklaufsperre). Auf dem Lager ist die Drehrichtung mit einem Pfeil markiert. Bitte achten Sie beim Ausbau Ihres alten Freilaufs, wie dieser montiert war, wenn Sie die Drehrichtung nicht kennen.
- HFL Freiläufe sind 3-reihig, haben im Inneren also 3 separate Nadelkränze integriert. Die Nadeln werden von Nylon-Käfigen gehalten. Die Andruckfedern sind aus Stahl.
- Gewicht ca. 60 g
- Anwendung u.a. mit Teilenummer PLB00517 für Bosch eBike Motor 2. Generation BDU2xx Performance Line CX / ACTIVE Y CX Line (Freewheel Idler gear small clutch needle roller bearing). Weitere Anwendungen sind Schrittschaltwerke oder Überholkupplungen.
- Das Bezeichnungsschema der Freilauflager HFL3530 setzt sich aus dem Innendurchmesser und der Breite zusammen (wie bei Nadellagern): Innendurchmesser 35 mm / Breite 30 mm = HFL 35 30
- Alternative Bezeichnungen sind u.a. HFL 3530 Freilaufrad / HFL 3530 Freilauf / HFL 3530 Nadellager oder (Nadel-)Rollenlager bzw. Freilauflager
Abmessung
Hülsenfreilauf Innendurchmesser 35 mm
Hülsenfreilauf Außendurchmesser 42 mm
Hülsenfreilauf Breite 29,8 mm (Angabe normalerweise gerundet: 30 mm)
Gesamtangabe entsprechend:
Innen x Außen x Breite:
35x42x30 mm (gerundet) oder 35x42x29,8 mm
Außen x Innen x Breite:
42x35x30 mm (gerundet) oder 42x35x29,8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
FAG / INA HFL3530-L564 (L564 ist eine Angabe zum Fett) - EAN: 4012802042702Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
