HK1010-B INA
Nadellager / Nadelhülse - 10x14x10 mm (bzw. 14x10x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HK1010
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
20148
3,00 €
2,52 €
| Menge | Preis je |
|---|---|
| 4 + | 2,85 € 2,39 € |
| 10 + | 2,70 € 2,27 € |
| Artikelnummer | 20148 |
|---|---|
| Hersteller | INA |
| EAN | 4054362388647 |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 14 x 10 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 14 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 0,5511811024 |
| Breite (Zoll) | 0,3937007874 |
Datenblatt zur Type HK1010-B INA (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 14 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 13.993 mm bis max. 14 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x14x10 mm / 10x14x10mm (Innen x Außen x Breite) bzw. 14x10x10 mm / 14x10x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.4 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type HK1010-B INA hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HK1010-B INA entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. HK1010 Automotive Qualität (Marken: SKF/FAG/NSK): 2. HK1010 EMQ (Elektromotoren Qualität): 3. HK1010 Industriequalität / Standard: 4. SS / S / W HK1010 Edelstahl rostfrei 5. KER / CE HK1010 Keramiklager Si3N4 / ZRO2* 6. FC HK1010 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HK1010 * (Hinweis: Keramik Kugellager HK1010 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HK1010 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HK1010 haben die maximale Anzahl an Kugeln ( HK1010 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HK1010VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHK1010 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHK1010 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HK1010-B INA als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

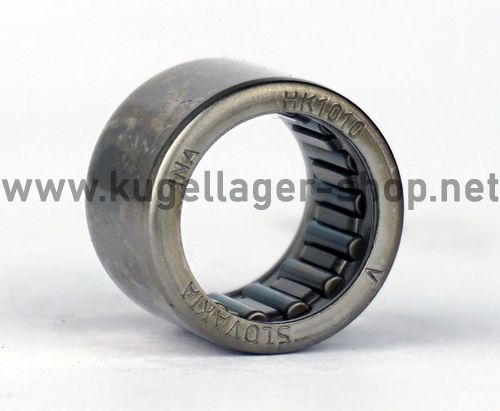

HK1010-B INA Nadelhülse 10x14x10 mm - HK1010 Nadellager
- Bauart: Wälzlager - Wälzlager - Radial-Rollenlager (Nadelrollenlager) - Nadellager / Nadelhülse (Nadelrollenlager- Nadelhülsenlager) - Nadelhülse nach DIN 618 / ISO 3245
- Marke: INA (FAG/Schaeffler Gruppe) / Zolltarifnummer: 84824000
- Automotive Qualität für höchste Ansprüche und Verschleißfestigkeit.
- Offenes Nadellager / Nadelhülse ohne Dichtringe.
- Das Nadellager HK1010 ist kombinierbar mit den Innenringen IR7x10x10,5 mm (bzw. INA IR7x10x10,5-XL) und LR7x10x10,5 mm, sowie den Dichtringen 10x14x3 und G10x14x3 mm. Auf Anfrage verfügbar.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 10x14x10 mm
- Abmessung Außen x Innen x Breite: 14x10x10 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadellager HK1010 abweichen)
Messen Sie das Nadellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die HK1010-B INA wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*14*10 mm.
INA Nadellager - Nadelhülse Innendurchmesser 10 mm
INA Nadellager - Nadelhülse Aussendurchmesser 14 mm
INA Nadellager - Nadelhülse Breite 10 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager HK1010-B also 14*10*10 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
