Abmessungen und Toleranzen

d = Innendurchmesser: 25 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm.

D = Außendurchmesser: 33 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 32.989 mm bis max. 33 mm.

B = Breite: 25 mm (zur Breite = 25 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x33x25 mm / 25x33x25mm (Innen x Außen x Breite) bzw. 33x25x25 mm / 33x25x25mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.3 cm , Breite = 2.5 cm.

Lagerluft und Axialspiel

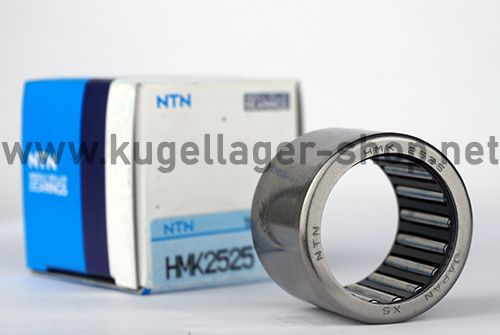

Die Type HMK2525 NTN (alt. Nadelhülse IKO TA2525Z) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type HMK2525 NTN (alt. Nadelhülse IKO TA2525Z) entspricht nachfolgend der Nr. 1

Tragzahlen in der Ausführung:

1. HMK2525 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 3300 N
Statische Tragzahl [radial]: 3100 N

2. HMK2525 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 2805 N
Statische Tragzahl [radial]: 2883 N

3. HMK2525 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 2640 N
Statische Tragzahl [radial]: 2790 N

4. SS / S / W HMK2525 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 2310 N
Statische Tragzahl [radial]: 2480 N

5. KER / CE HMK2525 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 1881 N
Statische Tragzahl [radial]: 1891 N

6. FC HMK2525 MAX / VRS **
Dynamische Tragzahl [radial]: 4125 N
Statische Tragzahl [radial]: 5580 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC HMK2525
Dynamische Tragzahl [radial]: 2145 N
Statische Tragzahl [radial]: 2480 N

* (Hinweis: Keramik Kugellager HMK2525 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HMK2525 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB HMK2525 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYHMK2525 2RS.

** (Hinweis: Vollkugellager HMK2525 haben die maximale Anzahl an Kugeln ( HMK2525 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HMK2525VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHMK2525 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHMK2525 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
