KB6180 BB30 Si
Rillenkugellager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61806
Lieferbar in 7-10 Werktagen
Lieferzeit* (Werktage): 1-4
Nicht auf Lager
Artikelnummer
25793-E
| Menge | Preis je |
|---|---|
| 4 + | 8,00 € 6,72 € |
| 10 + | 7,50 € 6,30 € |
| Artikelnummer | 25793-E |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager mit Keramikkugeln |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type KB6180 BB30 Si (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type KB6180 BB30 Si hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type KB6180 BB30 Si entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 61806 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61806 EMQ (Elektromotoren Qualität): 3. 61806 Industriequalität / Standard: 4. SS / S / W 61806 Edelstahl rostfrei 5. KER / CE 61806 Keramiklager Si3N4 / ZRO2* 6. FC 61806 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61806 * (Hinweis: Keramik Kugellager 61806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61806 haben die maximale Anzahl an Kugeln ( 61806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61806VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type KB6180 BB30 Si als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

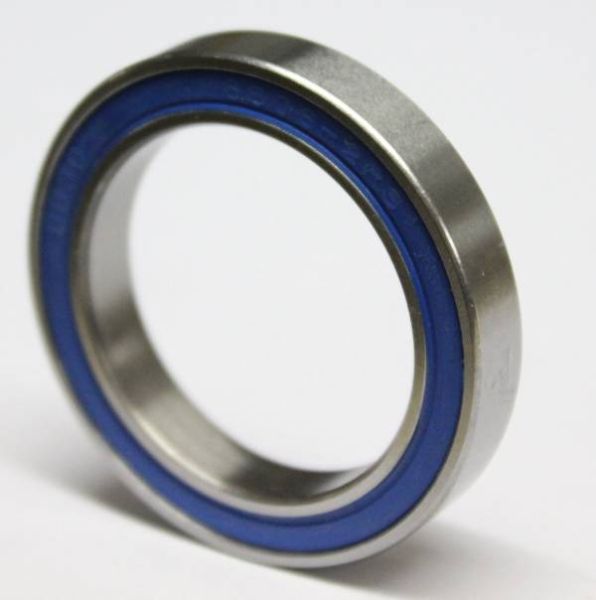

Kugellager KB6180 2RS (u.a. für BB30 / BB42 / PF30 Pressfit) mit Nylon Käfig, Keramikkugeln und Dichtungen in V-Rille u.a. für Cannondale BB30 Bottom Bracket
- Abmessungen: 30x42x7 mm (Innen x Außen x Breite)
- Für viele Anwendungen geeignet, speziell auch als Bottom-Bracket Tretlager (für 30 mm Hohlwellen Kurbeln z.B. BB30 / BB42 Pressfits).
- Material: Chromlegierter Wälzlagerstahl (gehärtet) mit NBR-Dichtscheiben. Wartungsfrei und gefettet. Käfig aus Nylon; sehr robust gegenüber Stoßbelastungen (normale Stahlkäfige können sich bei hoher Umdrehung oder Stoßbelastungen schnell verziehen.
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager KB6180 2RS BB30 wie folgt angegeben: 30*42*7 mm
1. Kugellager Innendurchmesser 30 mm
2. Kugellager Außendurchmesser 42 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Mit zwei Dichtscheiben: KB6180-2RS / KB6180 2RSR / KB6180-2RSR / KB6180 2RS1 / KB6180-2RS1 / KB6180 LLU / KB6180-LLU / KB6180LLU - Häufige Fehlschreibweisen der Maße: 42x30x7 mm / 42 x 30 x 7 mm / 42*30*7 mm - Mit einer Dichtscheibe: KB6180RS / KB6180-RS-
