C61903-LL-ZrO2 (61903/C-2RS)

Datenblatt zur Type C61903-LL-ZrO2 (61903/C-2RS) (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 30 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.991 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel Die Type C61903-LL-ZrO2 (61903/C-2RS) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type C61903-LL-ZrO2 (61903/C-2RS) entspricht nachfolgend der Nr. 5 Tragzahlen in der Ausführung: 1. 61903 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 4590 N Statische Tragzahl [radial]: 2560 N 2. 61903 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 3901.5 N Statische Tragzahl [radial]: 2380.8 N 3. 61903 Industriequalität / Standard: Dynamische Tragzahl [radial]: 3672 N Statische Tragzahl [radial]: 2304 N 4. SS / S / W 61903 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3213 N Statische Tragzahl [radial]: 2048 N 5. KER / CE 61903 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2616.3 N Statische Tragzahl [radial]: 1561.6 N 6. FC 61903 MAX / VRS ** Dynamische Tragzahl [radial]: 5737.5 N Statische Tragzahl [radial]: 4608 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61903 Dynamische Tragzahl [radial]: 2983.5 N Statische Tragzahl [radial]: 2048 N * (Hinweis: Keramik Kugellager 61903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 61903 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY61903 2RS. ** (Hinweis: Vollkugellager 61903 haben die maximale Anzahl an Kugeln ( 61903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type C61903-LL-ZrO2 (61903/C-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

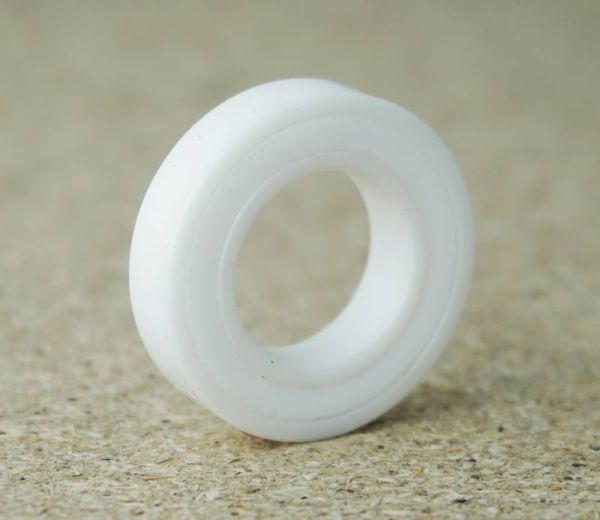

C61903-LL-ZRO2 (61903/C-2RS) - Vollkeramik Kugellager - Keramiklager aus Zirkonoxid - 17x30x7 mm

- Abmessung: Innen x Außen x Breite = 17 x 30 x 7 mm (Außen x Innen x Breite = 30 x 17 x 7 mm)

- Das Keramik Kugellager C-61903-LL ist 1) nicht magnetisch, 2) nicht elektrisch leitfähig, 3) extrem leichtläufig, 4) kann trocken ohne Schmierstoff und ist 5) korrosionsfrei unter Einwirkung fast aller Medien (u.a. Wasser und Salzwasser, Säuren, Laugen, Alkoholen, Kohlenwasserstoffen....).

- Das Keramiklager 61903 hat beidseitig nicht-schleifende LL Abdeckungen aus PTFE (Non-Contact-Seals, kein Kontakt zum Innenring) und einen PTFE Käfig.

- Es handelt sich um ein Voll-Keramiklager, das heißt, sowohl die Ringe, als auch die Kugeln des 61903-LL sind aus Zr02 Keramik (Zirconium(IV)-oxid 95% ZrO2; 5% Y2O3).

- Das Lager hat erhöhte Lagerluft C3

- Das 61903 Keramiklager hat eine Härte von 70 HRC (im Vergleich dazu: Ein Edelstahllager S61903 2RS hat eine Härte von 55 HRC; ein Normalstahllager 61903-2RS1 hat eine Härte von 60-64HRC). Aufgrund der hohen Härte sollten Kugellager aus Keramik (egal ob weißer Zr02 oder schwarzer SI3N4 Keramik) keinen zu großen Stoßbelastungen ausgesetzt werden.

- Die Betriebstemperatur des Zr02 Materials liegt bei ca. 750°C. Die Betriebstemperatur des PTFE Materials liegt bei ca. 180°C.

- Das Rillenkugellager ist wartungsfrei; Keramiklager sind standardmäßig ungefettet.

- Hinweiß: Das Stahlkugellager 61903-2RS hat die Zolltarifnummer 84821090, wohingegen das Vollkeramiklager 61903/C-2RS die Nummer 69091900 hat.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen Keramiklagers 61903 2RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für C-61903RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*30*7 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

C61903 2RS1 / C61903RS1

Umschlüsselung FAG / INA:

61903 2RSR / 61903 RSR

Umschlüsselung NSK:

61903 DDU / 61903DU

Umschlüsselung NTN:

61903 LLU / 61903LU

Umschlüsselung SNR / EZO / NKE:

61903 EE / 61903E

Sonstige alternative Bezeichnungen:

SS 61903-C 2RS / S61903-C 2RS / SC61903 2RS / S61903RS C / 61903RS-C-SS / SS 61903 2RS/C / HCB 61903-2RS / SS CB 61903 (CB für "Ceramic Ball") / bei Chromstahllagern: C61903 oder bei Vollkeramik-Lagern: CE61903
-
