C6902-LL-ZrO2 (6902/C-2RS)
Rillenkugellager - 15x28x7 mm (bzw. 28x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6902
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
6902-KER-LL-ZRO2
30,00 €
25,21 €
| Menge | Preis je |
|---|---|
| 4 + | 29,00 € 24,37 € |
| 10 + | 27,00 € 22,69 € |
| Artikelnummer | 6902-KER-LL-ZRO2 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Keramiklager (Vollkeramik Kugellager) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 28 x 7 mm |
| Abdeckung | PTFE Dichtscheiben auf beiden Seiten (Kontaktlos / mit geringem Spalt zum Innenring); 260°C max. |
| Ringe Material | Zr02: Weiße Keramik (Zirkonoxid; 95% ZrO2 / 5% Y2O3); Härte: 70 HRC; 750° C max. |
| Kugeln | Zr02: Weißes Keramik (95% ZrO2 / 5% Y2O3); Güteklasse: G10 (Präzisionskugeln); Härte: 70HRC; 750° C max. |
| Käfigmaterial | PTFE-Käfig: Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 260° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) |
| Radialspiel | min.: 0.011 mm / max.: 0.025 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Nein - Magnetisch: Nein |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type C6902-LL-ZrO2 (6902/C-2RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 28 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.991 mm bis max. 28 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x28x7 mm / 15x28x7mm (Innen x Außen x Breite) bzw. 28x15x7 mm / 28x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.8 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type C6902-LL-ZrO2 (6902/C-2RS) hat die Lagerluft Klassifizierung: C3 (erhöhte Lagerluft): Mehr Spiel zwischen Wälzköper und Ringen; Häufig genutzt bei hoher Temperatur und sehr hohen Drehzahlen (kompensiert Stahlausdehnung) . Das Axialspiel beträgt: min.: 0.011 mm / max.: 0.025 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type C6902-LL-ZrO2 (6902/C-2RS) entspricht nachfolgend der Nr. 5 Tragzahlen in der Ausführung: 1. 6902 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6902 EMQ (Elektromotoren Qualität): 3. 6902 Industriequalität / Standard: 4. SS / S / W 6902 Edelstahl rostfrei 5. KER / CE 6902 Keramiklager Si3N4 / ZRO2* 6. FC 6902 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6902 * (Hinweis: Keramik Kugellager 6902 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6902 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6902 haben die maximale Anzahl an Kugeln ( 6902 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6902VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6902 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6902 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type C6902-LL-ZrO2 (6902/C-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

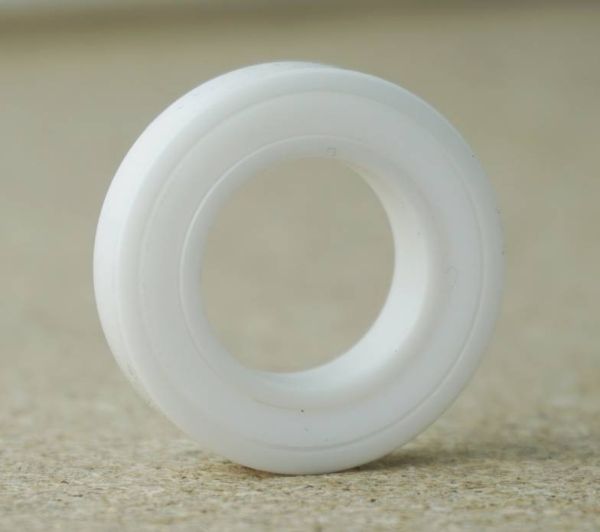

C6902-LL-ZRO2 (6902/C-2RS) - Vollkeramik Kugellager - Keramiklager aus Zirkonoxid - 15x28x7 mm
- Abmessung: Innen x Außen x Breite = 15 x 28 x 7 mm (Außen x Innen x Breite = 28 x 15 x 7 mm)
- Das Keramik Kugellager C-6902-LL ist 1) nicht magnetisch, 2) nicht elektrisch leitfähig, 3) extrem leichtläufig, 4) kann trocken ohne Schmierstoff und ist 5) korrosionsfrei unter Einwirkung fast aller Medien (u.a. Wasser und Salzwasser, Säuren, Laugen, Alkoholen, Kohlenwasserstoffen....).
- Das Keramiklager 6902 hat beidseitig nicht-schleifende LL Abdeckungen aus PTFE (Non-Contact-Seals, kein Kontakt zum Innenring) und einen PTFE Käfig.
- Es handelt sich um ein Voll-Keramiklager, das heißt, sowohl die Ringe, als auch die Kugeln des 6902-LL sind aus Zr02 Keramik (Zirconium(IV)-oxid 95% ZrO2; 5% Y2O3).
- Das Lager hat erhöhte Lagerluft C3
- Das 6902 Keramiklager hat eine Härte von 70 HRC (im Vergleich dazu: Ein Edelstahllager S6902 2RS hat eine Härte von 55 HRC; ein Normalstahllager 6902-2RS1 hat eine Härte von 60-64HRC). Aufgrund der hohen Härte sollten Kugellager aus Keramik (egal ob weißer Zr02 oder schwarzer SI3N4 Keramik) keinen zu großen Stoßbelastungen ausgesetzt werden.
- Die Betriebstemperatur des Zr02 Materials liegt bei ca. 750°C. Die Betriebstemperatur des PTFE Materials liegt bei ca. 180°C.
- Das Rillenkugellager ist wartungsfrei; Keramiklager sind standardmäßig ungefettet.
- Hinweiß: Das Stahlkugellager 6902-2RS hat die Zolltarifnummer 84821090, wohingegen das Vollkeramiklager 6902/C-2RS die Nummer 69091900 hat.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen Keramiklagers 6902 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für C-6902RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*28*7 mm.
1. Keramik Kugellager Innendurchmesser 15 mm
2. Keramik Kugellager Außendurchmesser 28 mm
3. Keramik Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
C6902 2RS1 / C6902RS1Umschlüsselung FAG / INA:
6902 2RSR / 6902 RSRUmschlüsselung NSK:
6902 DDU / 6902DUUmschlüsselung NTN:
6902 LLU / 6902LUUmschlüsselung SNR / EZO / NKE:
6902 EE / 6902ESonstige alternative Bezeichnungen:
SS 6902-C 2RS / S6902-C 2RS / SC6902 2RS / S6902RS C / 6902RS-C-SS / SS 6902 2RS/C / HCB 6902-2RS / SS CB 6902 (CB für "Ceramic Ball") / bei Chromstahllagern: C6902 oder bei Vollkeramik-Lagern: CE6902-
