Abmessungen und Toleranzen

d = Innendurchmesser: 35 mm ( +0 / -0.012 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm.

D = Außendurchmesser: 68 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 67.987 mm bis max. 68 mm.

B = Breite: 37 mm (zur Breite = 37 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x68x37 mm / 35x68x37mm (Innen x Außen x Breite) bzw. 68x35x37 mm / 68x35x37mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 6.8 cm , Breite = 3.7 cm.

Lagerluft und Axialspiel

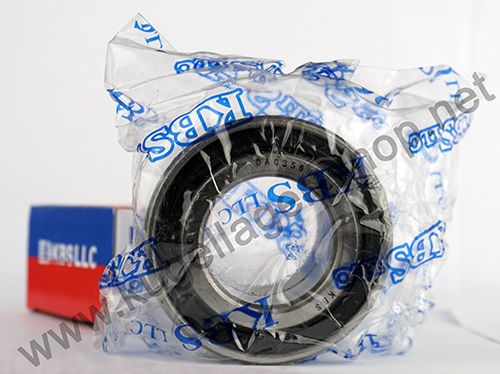

Die Type DAC35680037 KBS LLC (DAC 35680037-2RS) hat die Lagerluft Klassifizierung: Im Überlappungsbereich von normaler (C0) und erhöhter (C3) Lagerluft .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type DAC35680037 KBS LLC (DAC 35680037-2RS) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. DAC35 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 44200 N
Statische Tragzahl [radial]: 31000 N

2. DAC35 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 37570 N
Statische Tragzahl [radial]: 28830 N

3. DAC35 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 35360 N
Statische Tragzahl [radial]: 27900 N

4. SS / S / W DAC35 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 30940 N
Statische Tragzahl [radial]: 24800 N

5. KER / CE DAC35 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 25194 N
Statische Tragzahl [radial]: 18910 N

6. FC DAC35 MAX / VRS **
Dynamische Tragzahl [radial]: 55250 N
Statische Tragzahl [radial]: 55800 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC DAC35
Dynamische Tragzahl [radial]: 28730 N
Statische Tragzahl [radial]: 24800 N

* (Hinweis: Keramik Kugellager DAC35 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C DAC35 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB DAC35 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYDAC35 2RS.

** (Hinweis: Vollkugellager DAC35 haben die maximale Anzahl an Kugeln ( DAC35 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung DAC35VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRDAC35 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCDAC35 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
