LR207 2Z TVH
Laufrollen (LR-Kugellager) - 35x80x17 mm (bzw. 80x35x17 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR207
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
22867-B
8,90 €
7,48 €
| Menge | Preis je |
|---|---|
| 4 + | 7,10 € 5,97 € |
| 10 + | 6,70 € 5,63 € |
| 50 + | 6,25 € 5,25 € |
| 200 + | 6,00 € 5,04 € |
| 999 + | 5,80 € 4,87 € |
| Artikelnummer | 22867-B |
|---|---|
| Bauart | Laufrollen (LR-Kugellager) |
| Besonderheit | Laufrolle mit balligem Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 80 x 17 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 80 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 17 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,37795 |
| Außendurchmesser (Zoll) | 3,1496 |
| Breite (Zoll) | 0,66929 |
Datenblatt zur Type LR207 2Z TVH (Laufrollen (LR-Kugellager))
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 80 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.987 mm bis max. 80 mm. B = Breite: 17 mm (zur Breite = 17 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x80x17 mm / 35x80x17mm (Innen x Außen x Breite) bzw. 80x35x17 mm / 80x35x17mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 8 cm , Breite = 1.7 cm. |
Lagerluft und AxialspielDie Type LR207 2Z TVH hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type LR207 2Z TVH entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. LR207 Automotive Qualität (Marken: SKF/FAG/NSK): 2. LR207 EMQ (Elektromotoren Qualität): 3. LR207 Industriequalität / Standard: 4. SS / S / W LR207 Edelstahl rostfrei 5. KER / CE LR207 Keramiklager Si3N4 / ZRO2* 6. FC LR207 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC LR207 * (Hinweis: Keramik Kugellager LR207 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR207 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager LR207 haben die maximale Anzahl an Kugeln ( LR207 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR207 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR207 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR207 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type LR207 2Z TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
LR207 2Z TVH/TVP / LR207 2Z TN von CQ© - 35x80x17mm
Einreihige Kugellager Laufrolle - balliger Außenring - TVP / TN / TVH Käfig
Tragzahlen: Dynamisch C/Cr = 20,2 kN - Statisch Cor = 11,9 kN
Gewicht: ca. 0,4 kg / Temperaturbereich -20/+120°C mit H2 Leichtlauffett

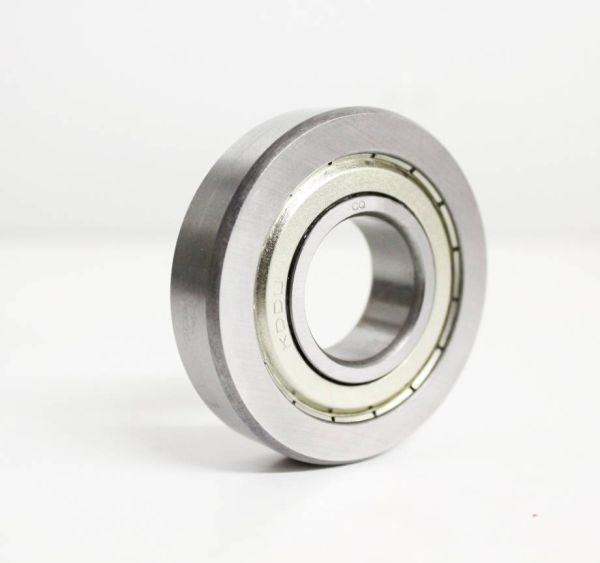

Das Laufrollen-Kugellager LR207 2Z hat einen besonders dickwandigen, balligen Außenmantel (ohne Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2Z=ZZ Stahlblech-Deckscheiben (=Spaltdichtungen). Sie kann radial und axial sehr hohe Kräfte in beiden Richtungen aufnehmen. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für gute Anhaftung und Laufeigenschaften der LR 207 2Z.
Unser LR207 2Z ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1714-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).
Maße der LR207 2Z
Die Laufrolle hat die Maße 35x80x17 mm (Innen / Welle: 35 mm - Außen: 80 mm - Breite / Tiefe: 17 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,1 mm

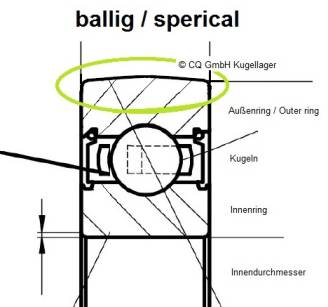

HINWEIS: Diese Zeichnung soll nur die Kantenkürzung der LR207 ZZ verdeutlichen, das Bild zeigt jedoch einen zylindrischen Außenmantel. Die Außenfläche der LR207 2Z ist jedoch ballig (siehe Foto oben).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR207 2Z abweichen)
Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR207 2Z folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 35*80*17 mm.
1. Laufrolle Innendurchmesser 35 mm
2. Laufrolle Außendurchmesser 80 mm
3. Laufrolle Breite 17 mm
Die Kantenabmessung r= 1.1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR207 2Z genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR207 ZZ das richtige Lager.
Dichtungsvarianten für das LR207 2Z:
Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Spaltdichtung = Stahlblech-Deckscheibe auf beiden Seiten = Beidseitig, komplett geschlossen.
- Spaltdichtung = Stahlblech-Deckscheibe auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdeckung = Offen (mit Fett)
WICHTIG: Wenn Sie das Lager LR207 2Z als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).
(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR207 2Z ab)
Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 17 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
INA LR207-2Z (INA LR-207-2Z)Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-LR207 ZZ - LR-207-ZZ - LR 207 2Z - LR 207 ZZ - LR-207 2Z - LR207Z
