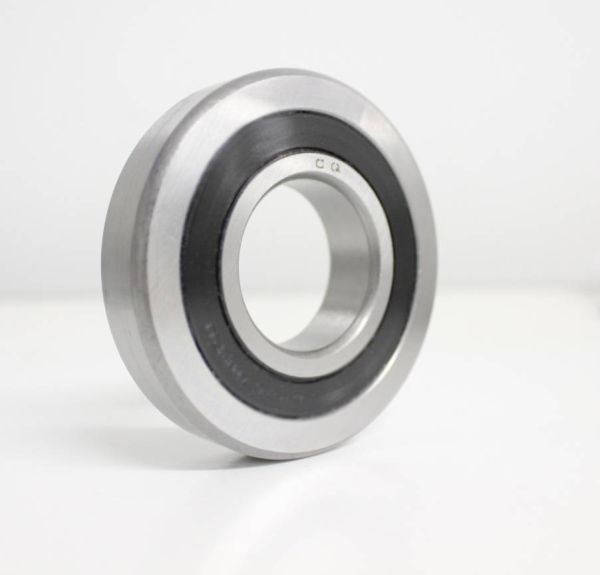

LR208 NPPU TN
Laufrollen (LR-Kugellager) - 40x85x18 mm (bzw. 85x40x18 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR208
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
22873
9,40 €
7,90 €
| Menge | Preis je |
|---|---|
| 4 + | 7,50 € 6,30 € |
| 10 + | 7,05 € 5,92 € |
| 50 + | 6,55 € 5,50 € |
| 200 + | 6,29 € 5,29 € |
| 999 + | 6,10 € 5,13 € |
| Artikelnummer | 22873 |
|---|---|
| Bauart | Laufrollen (LR-Kugellager) |
| Besonderheit | Laufrolle mit balligem Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 85 x 18 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 85 |
| Außendurchmesser Toleranz | +0 / -0.015 mm |
| Breite (mm) | 18 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 3,34645 |
| Breite (Zoll) | 0,70866 |
Datenblatt zur Type LR208 NPPU TN (Laufrollen (LR-Kugellager))
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 85 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 84.985 mm bis max. 85 mm. B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x85x18 mm / 40x85x18mm (Innen x Außen x Breite) bzw. 85x40x18 mm / 85x40x18mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 8.5 cm , Breite = 1.8 cm. |
Lagerluft und AxialspielDie Type LR208 NPPU TN hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type LR208 NPPU TN entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. LR208 Automotive Qualität (Marken: SKF/FAG/NSK): 2. LR208 EMQ (Elektromotoren Qualität): 3. LR208 Industriequalität / Standard: 4. SS / S / W LR208 Edelstahl rostfrei 5. KER / CE LR208 Keramiklager Si3N4 / ZRO2* 6. FC LR208 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC LR208 * (Hinweis: Keramik Kugellager LR208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager LR208 haben die maximale Anzahl an Kugeln ( LR208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR208 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type LR208 NPPU TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
LR208 NPPU TVH/TVP / LR208NPPU TN von CQ© - 40x85x18mm
Einreihige Kugellager Laufrolle - balliger Außenring - TVP / TVH / TN Käfig
Tragzahlen: Dynamisch C/Cr = 22,80 kN - Statisch Cor = 13,60 kN
Grenzdrehzahl: 4.000 u/min
Gewicht: ca. 450 g / Temperaturbereich -30/+150°C mit CHEVRON SRI 2 HOCHLEISTUNGSFETT mit starker Anhaftung, Verschleißhemmung und Wasserabweisung.
Das Laufrollen-Kugellager LR208 NPPU hat einen besonders dickwandigen, balligem Außenmantel (ohne Nachsetzzeichen "X" bei INA / FAG) und ist beidseitig abgedichtet mit 2RSR Gummi-Dichtscheiben (das Gummi ist zusätzlich mit Stahlblech verstärkt). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 208 NPPU.
Unser LR208 NPPU ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1814-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).
Maße der LR208 NPPU
Die Laufrolle hat die Maße 40x85x18 mm (Innen / Welle: 40 mm - Außen: 85 mm - Breite / Tiefe: 18 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,10 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR208 NPPU abweichen)
Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR208 NPPU folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 40*85*18 mm.
1. Laufrolle Innendurchmesser 40 mm
2. Laufrolle Außendurchmesser 85 mm
3. Laufrolle Breite 18 mm
Die Kantenabmessung r= 1.10 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR208 NPPU genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR208NPPU das richtige Lager.
Dichtungsvarianten für das LR208 NPPU:
Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf beiden Seiten = Beidseitig, komplett geschlossen.
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf einer Seite = Einseitig, andere Seite offen.
- Ohne Abdichtung = Offen (mit Fett)
WICHTIG: Wenn Sie das Lager LR208 NPPU als "Einseitig" bestellen, haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).
(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR208 NPPU ab)
Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei beidseitig gedichteten Laufrollen mit B= 18 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
INA LR208-2RSR (INA LR-208-2RSR)Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
--
