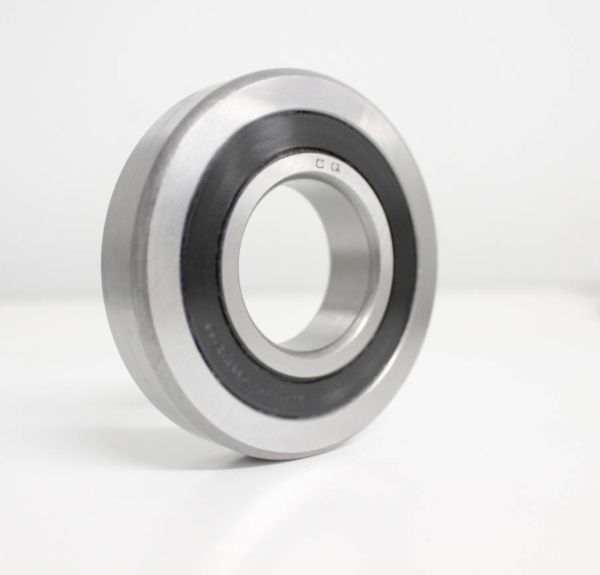

Laufrollen (LR-Kugellager) - 20x52x20.6 mm (bzw. 52x20x20.6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR5204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24192-B
13,50 €
11,34 €
| Menge | Preis je |
|---|---|
| 4 + | 9,50 € 7,98 € |
| 10 + | 8,80 € 7,39 € |
| 50 + | 8,50 € 7,14 € |
| 200 + | 8,20 € 6,89 € |
| 999 + | 7,96 € 6,69 € |
| Artikelnummer | 24192-B |
|---|---|
| Bauart | Laufrollen (LR-Kugellager) |
| Besonderheit | Laufrolle mit balligem Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 52 x 20.6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 20.6 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,811023 |
Datenblatt zur Type LR5204 2RSR TVH (Laufrollen (LR-Kugellager))
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 52 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm. B = Breite: 20.6 mm (zur Breite = 20.6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x52x20.6 mm / 20x52x20.6mm (Innen x Außen x Breite) bzw. 52x20x20.6 mm / 52x20x20.6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 5.2 cm , Breite = 2.06 cm. |
Lagerluft und AxialspielDie Type LR5204 2RSR TVH hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type LR5204 2RSR TVH entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. LR5204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. LR5204 EMQ (Elektromotoren Qualität): 3. LR5204 Industriequalität / Standard: 4. SS / S / W LR5204 Edelstahl rostfrei 5. KER / CE LR5204 Keramiklager Si3N4 / ZRO2* 6. FC LR5204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC LR5204 * (Hinweis: Keramik Kugellager LR5204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR5204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager LR5204 haben die maximale Anzahl an Kugeln ( LR5204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR5204 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR5204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR5204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type LR5204 2RSR TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
LR5204 2RSR TN / LR5204RSR TVH (=TVP) von CQ© - 20x52x20,6mm
Zweireihige Kugellager Laufrolle - balliger Außenring - TVH / TVP / TN Käfig
Tragzahlen: Dynamisch C/Cr = 15,79 kN - Statisch Cor = 10,49 kN
Grenzdrehzahl: 4999 u/min
Gewicht ca. 0,229 kg
Das Laufrollen-Kugellager LR5204 2RSR hat einen besonders dickwandigen, balligen Außenmantel (bei INA / FAG OHNE Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2RS/2RSR/2HRS Stahlblech-verstärkten Kunststoff-Dichtscheiben. Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5204 2RSR.
Unser LR5204 2RSR ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid (=TVH / TVP / TN), ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).
Maße der LR5204 2RSR
Die Laufrolle hat die Maße 20x52x20,6 mm (Innen / Welle: 20 mm - Außen: 52 mm - Breite / Tiefe: 20,6 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1 mm
(Dieses Bild ist nur zur Veranschaulichung und zeigt einen zylindrischen Außenring, die Laufrolle LR52042RSR hat aber einen balligen Außenring wie weiter oben gezeigt.)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5204 2RSR abweichen)
Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5204 2RSR folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 20*52*20,6 mm.
1. Laufrolle Innendurchmesser 20 mm
2. Laufrolle Außendurchmesser 52 mm
3. Laufrolle Breite 20,6 mm
Die Kantenabmessung r= 1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5204 2RSR genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt ballig ist, ist das LR52042RSR das richtige Lager.
Dichtungsvarianten der Laufrolle LR5204 2RSR:
Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf beiden Seiten = Beidseitig, komplett geschlossen 2RS / 2RSR / 2HRS / LLU / DDU / 2RS1
- Kunststoffdichtscheiben, Stahlblech-verstärkt auf einer Seite = Einseitig, andere Seite offen = RS / RSR / HRS / LU / DU / RS1
- Ohne Abdeckung = Offen (mit Fett)
WICHTIG: Wenn Sie das Lager LR5204 2RSR als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).
(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5204 2RSR ab)
Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 20,6 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
INA LR5204-2HRS-TVH-XL / LR52042HRS-TVH-XL / LR5204HRS-TVH-XL / INA LR5204-2RSR-TVH-XL / LR52042RSR-TVH-XL / LR5204RSR-TVH-XLLR52042RSR - LR-5204-2RSR - LR 5204 2RSR - LR 52042RSR - LR-5204 2RSR
Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-LR52042RS - LR-5204-2RS - LR 5204 2RS TN - LR 52042RS TN - LR-5204 2RS TVP
Hersteller / EU Verantwortliche Person
Unternehmensname: CQ GmbH - Aurel FlubacherAdresse: Waiblinger Str. 53, Fellbach, 70734, DE
