LR5204 KDD TVH

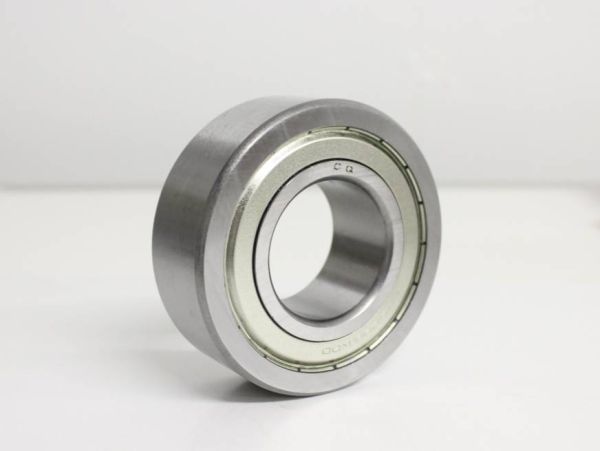

Laufrollen (LR-Kugellager) - 20x52x20.6 mm (bzw. 52x20x20.6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: LR5204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23864
14,00 €
11,76 €
| Menge | Preis je |
|---|---|
| 4 + | 11,40 € 9,58 € |
| 10 + | 10,80 € 9,08 € |
| 50 + | 10,00 € 8,40 € |
| 200 + | 9,60 € 8,07 € |
| 999 + | 9,00 € 7,56 € |
| Artikelnummer | 23864 |
|---|---|
| Bauart | Laufrollen (LR-Kugellager) |
| Besonderheit | Laufrolle mit zylindrischem Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 52 x 20.6 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 20.6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,8110236 |
Datenblatt zur Type LR5204 KDD TVH (Laufrollen (LR-Kugellager))
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 52 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm. B = Breite: 20.6 mm (zur Breite = 20.6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x52x20.6 mm / 20x52x20.6mm (Innen x Außen x Breite) bzw. 52x20x20.6 mm / 52x20x20.6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 5.2 cm , Breite = 2.06 cm. |
Lagerluft und AxialspielDie Type LR5204 KDD TVH hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type LR5204 KDD TVH entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. LR5204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. LR5204 EMQ (Elektromotoren Qualität): 3. LR5204 Industriequalität / Standard: 4. SS / S / W LR5204 Edelstahl rostfrei 5. KER / CE LR5204 Keramiklager Si3N4 / ZRO2* 6. FC LR5204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC LR5204 * (Hinweis: Keramik Kugellager LR5204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR5204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager LR5204 haben die maximale Anzahl an Kugeln ( LR5204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR5204 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR5204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR5204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type LR5204 KDD TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
LR5204 KDD TVH / LR5204KDD TN von CQ© - 20x52x20,6mm
Zweireihige Kugellager Laufrolle - zylindrischer Außenring - TVH / TVP / TN Käfig
Tragzahlen: Dynamisch C/Cr = 15,8 kN - Statisch Cor = 10,5 kN
Grenzdrehzahl: 7000 u/min
Das Laufrollen-Kugellager LR5204 KDD hat einen besonders dickwandigen, zylindrischem Außenmantel (bei INA / FAG mit Nachsetzzeichen "X" ) und ist beidseitig abgedeckt mit mit 2Z Stahlblech-Deckscheiben (=Spaltdichtungen). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5204 KDD.
Unser LR5204 KDD ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).
Maße der LR5204 KDD
Die Laufrolle hat die Maße 20x52x20,6 mm (Innen / Welle: 20 mm - Außen: 52 mm - Breite / Tiefe: 20,6 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,0 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5204 KDD abweichen)
Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5204 KDD folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 20*52*20,6 mm.
1. Laufrolle Innendurchmesser 20 mm
2. Laufrolle Außendurchmesser 52 mm
3. Laufrolle Breite 20,6 mm
Die Kantenabmessung r= 1.0 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5204 KDD genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR5204KDD das richtige Lager.
Dichtungsvarianten für das LR5204 KDD:
Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Spaltdichtung = Stahlblech-Deckscheibe auf beiden Seiten = Beidseitig, komplett geschlossen
- Spaltdichtung = Stahlblech-Deckscheibe auf einer Seite = Einseitig, andere Seite offen
- Ohne Abdeckung = Offen (mit Fett)
WICHTIG: Wenn Sie das Lager LR5204 KDD als "Einseitig" bestellen, haben diese nur auf einer Seite eine Stahlblech-Deckscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3).
(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5204 KDD ab)
Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig gedichteten Variante (oder der offenen) identisch wie bei beidseitig abgedeckten Laufrollen mit B= 20,6 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
INA LR5204-X-2Z (INA LR-5204-X-2Z)Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-LR5204KDD - LR-5204-KDD - LR 5204 KDD - LR 5204KDD - LR-5204 KDD
