LR5207-X-2RSR TVH

Datenblatt zur Type LR5207-X-2RSR TVH (Laufrollen (LR-Kugellager))

Abmessungen und Toleranzen d = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 80 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 79.987 mm bis max. 80 mm. B = Breite: 27 mm (zur Breite = 27 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x80x27 mm / 35x80x27mm (Innen x Außen x Breite) bzw. 80x35x27 mm / 80x35x27mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 8 cm , Breite = 2.7 cm.

Lagerluft und Axialspiel Die Type LR5207-X-2RSR TVH hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type LR5207-X-2RSR TVH entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. LR5207 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 33000 N Statische Tragzahl [radial]: 27500 N 2. LR5207 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 28050 N Statische Tragzahl [radial]: 25575 N 3. LR5207 Industriequalität / Standard: Dynamische Tragzahl [radial]: 26400 N Statische Tragzahl [radial]: 24750 N 4. SS / S / W LR5207 Edelstahl rostfrei Dynamische Tragzahl [radial]: 23100 N Statische Tragzahl [radial]: 22000 N 5. KER / CE LR5207 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 18810 N Statische Tragzahl [radial]: 16775 N 6. FC LR5207 MAX / VRS ** Dynamische Tragzahl [radial]: 41250 N Statische Tragzahl [radial]: 49500 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC LR5207 Dynamische Tragzahl [radial]: 21450 N Statische Tragzahl [radial]: 22000 N * (Hinweis: Keramik Kugellager LR5207 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C LR5207 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB LR5207 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYLR5207 2RS. ** (Hinweis: Vollkugellager LR5207 haben die maximale Anzahl an Kugeln ( LR5207 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung LR5207 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRLR5207 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCLR5207 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type LR5207-X-2RSR TVH als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

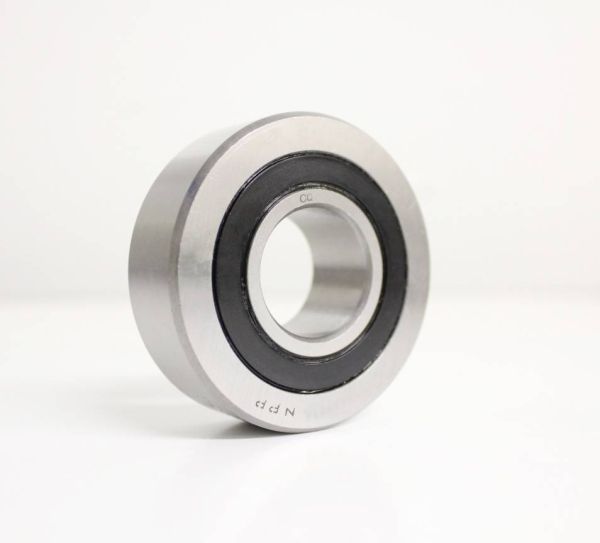

LR5207-X-2RSR TVH / LR5207-X-RSR TN von CQ© - 35x80x27mm

Zweireihige Kugellager Laufrolle - zylindrischer Außenring - TVP / TN Käfig

Tragzahlen: Dynamisch C/Cr = 30,5 kN - Statisch Cor = 22,4 kN
Grenzdrehzahl: 2800 u/min

Das Laufrollen-Kugellager LR5207-X-2RSR hat einen besonders dickwandigen, zylindrischen Außenmantel (Nachsetzzeichen "X" bei INA / FAG) und ist beidseitig abgedichtet mit 2RSR Gummi-Dichtscheiben (das Gummi ist zusätzlich mit Stahlblech verstärkt). Die Laufrolle ist für hohe industrielle Anforderungen konstruiert und wird Ihnen wartungsfrei und gefettet geliefert. Das eingesetzte Fett ist ein Hochleistungschmierfett, ausgesucht für optimale Anhaftung und Laufeigenschaften der LR 5207-X-2RSR.

Unser LR5207-X-2RSR ist ein hochwertiges Qualitätslager: Kugeln mit G10 Präzisionsgrad, Lage-, Form- und Maß-Toleranzen der Laufrolle entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. Wir verwenden ausschließlich hochwertigen 100Cr6-Wälzlagerstahl (kein billiger Karbonstahl). Der Stahl ist chromlegiert und gehärtet und wird sowohl für Innen- und Außenring, wie auch die Kugeln verwendet. Der Käfig, welcher die Präzisionskugeln in Position hält, ist aus glasfaserverstärktem Polyamid, ein Material, das sehr stabil ist und eingesetzt werden kann, wenn herkömmliche Stahlkäfige sich verziehen oder reißen (z.B. bei sehr hohen Drehzahlen).

Maße der LR5207-X-2RSR / LR5207RSR-X

Die Laufrolle hat die Maße 35x80x27 mm (Innen / Welle: 35 mm - Außen: 80 mm - Breite / Tiefe: 27 mm).
Die Kantenabmessung am Außenring ("Kantenkürzung") r = 1,1 mm

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR5207-X-2RSR abweichen)

Messen Sie die Kugellager Laufrolle mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die LR5207-X-2RSR folgendermaßen: Innenmaß x Außenmaß x Breite / Tiefe: 35*80*27 mm.

Die Kantenabmessung r= 1.1 mm lässt sich nur sehr schwer abmessen, jedoch ist diese für LR5207-X-2RSR genormt, wenn Ihr altes Lager also diese Bezeichnung oder Maße aufweist und die Mantelfläche des Außenrings wie oben gezeigt zylindrisch ist, ist das LR5207-X-2RSR das richtige Lager.



Dichtungsvarianten für das LR5207-X-2RSR:

Die Laufrolle bieten wir mit folgenden Dichtungen an:
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf beiden Seiten = Beidseitig, komplett geschlossen = LR5207-X-2RSR
- Gummidichtung / Lippendichtung mit Verstärkung aus Stahlblech auf einer Seite = Einseitig, andere Seite offen = LR5207-X-RSR
- Ohne Abdichtung = Offen (mit Fett) = LR5207-X

WICHTIG: Es kommt vor, dass auf beidseitig gedichteten Laufrollen nur "RSR" anstatt "2RSR" steht (LR5207-X-RSR). Wenn Sie das Lager LR5207-X-2RSR als "Einseitig" bestellen, haben diese nur auf einer Seite eine schwarze Kunststoffscheibe (Bild 1), die Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln und das Fett im Inneren - Bild 3). Wenn Sie beide Seiten der Laufrolle geschlossen haben möchten, wählen Sie das LR5205-X bitte als "Beidseitig".

(Bilder dienen nur der Anschauung und weichen vom tatsächlichen Aussehen der LR5207-X-2RSR ab)

Die Laufrollen haben dann eine kleine Rille/Einstich, wo vorher die Dichtung saß. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei beidseitig gedichteten Laufrollen mit B= 27 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitige Dichtscheibe: LR5207-X-2RS1 - LR5207X2RS1 - LR5207X-2RS1 - LR5207-X2RS1 - LR-5207-X-2RS1 - LR-5207X2RS1 - LR-5207X-2RS1 - LR-5207-X2RS1 - LR5207-2RS1-X
Einseitige Dichtscheibe: LR5207-X-RS1 - LR5207XRS1 - LR5207X-RS1 - LR5207-XRS1 - LR-5207-X-RS1 - LR-5207XRS1 - LR-5207X-RS1 - LR-5207-XRS1

Umschlüsselung FAG / INA:

Beidseitige Dichtscheibe: LR5207-X-2RSR - LR5207X2RSR - LR5207X-2RSR - LR5207-X2RSR - LR-5207-X-2RSR - LR-5207X2RSR - LR-5207X-2RSR - LR-5207-X2RSR - LR5207-2RSR-X
Einseitige Dichtscheibe: LR5207-X-RSR - LR5207XRSR - LR5207X-RSR - LR5207-XRSR - LR-5207-X-RSR - LR-5207XRSR - LR-5207X-RSR - LR-5207-XRSR

Umschlüsselung NSK:

Beidseitige Dichtscheibe: LR5207-X-DDU - LR5207XDDU - LR5207X-DDU - LR5207-XDDU - LR-5207-X-DDU - LR-5207XDDU - LR-5207X-DDU - LR-5207-XDDU - LR5207-DDU-X
Einseitige Dichtscheibe: LR5207-X-DU - LR5207XDU - LR5207X-DU - LR5207-XDU - LR-5207-X-DU - LR-5207XDU - LR-5207X-DU - LR-5207-XDU

Umschlüsselung NTN:

Beidseitige Dichtscheibe: LR5207-X-LLU - LR5207XLLU - LR5207X-LLU - LR5207-XLLU - LR-5207-X-LLU - LR-5207XLLU - LR-5207X-LLU - LR-5207-XLLU - LR5207-LLU-X
Einseitige Dichtscheibe: LR5207-X-LU - LR5207XLU - LR5207X-LU - LR5207-XLU - LR-5207-X-LU - LR-5207XLU - LR-5207X-LU - LR-5207-XLU

Umschlüsselung SNR / EZO / NKE:

Beidseitige Dichtscheibe: LR5207-X-EE - LR5207XEE - LR5207X-EE - LR5207-XEE - LR-5207-X-EE - LR-5207XEE - LR-5207X-EE - LR-5207-XEE - LR5207-EE-X
Einseitige Dichtscheibe: LR5207-X-E - LR5207XE - LR5207X-E - LR5207-XE - LR-5207-X-E - LR-5207XE - LR-5207X-E - LR-5207-XE

Sonstige alternative Bezeichnungen:

-
Beidseitige Dichtscheibe: LR5207-X-2RS - LR5207X2RS - LR5207X-2RS - LR5207-X2RS - LR-5207-X-2RS - LR-5207X2RS - LR-5207X-2RS - LR-5207-X2RS - LR5207-2RS-X
Einseitige Dichtscheibe: LR5207-X-RS - LR5207XRS - LR5207X-RS - LR5207-XRS - LR-5207-X-RS - LR-5207XRS - LR-5207X-RS - LR-5207-XRS
