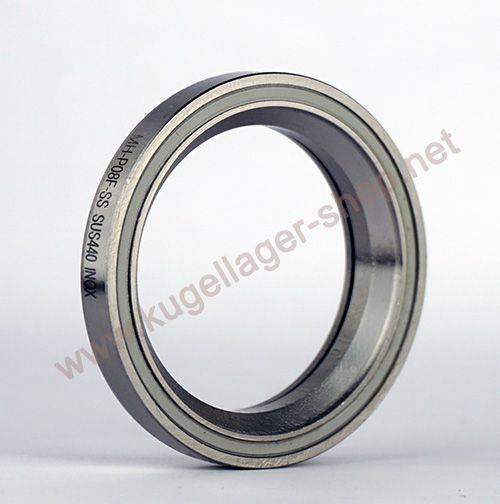

SS MH-P08F 45°x45° (SS = Stainless Steel - Edelstahl rostfrei) Alt. u.a. FSA TH870E TH MR121 1-1/8
Kugellager für Steuersatz / Lenkkopflager - 30.5x41.8x8 mm (bzw. 41.8x30.5x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: P08F
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29075
19,90 €
16,72 €
| Menge | Preis je |
|---|---|
| 2 + | 18,00 € 15,13 € |
| 4 + | 16,50 € 13,87 € |
| 10 + | 15,30 € 12,86 € |
| Artikelnummer | 29075 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.5 x 41.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Kugeln | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.5 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type SS MH-P08F 45°x45° (SS = Stainless Steel - Edelstahl rostfrei) Alt. u.a. FSA TH870E TH MR121 1-1/8 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.5 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.49 mm bis max. 30.5 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.5x41.8x8 mm / 30.5x41.8x8mm (Innen x Außen x Breite) bzw. 41.8x30.5x8 mm / 41.8x30.5x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.05 cm, Außendurchmesser = 4.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type SS MH-P08F 45°x45° (SS = Stainless Steel - Edelstahl rostfrei) Alt. u.a. FSA TH870E TH MR121 1-1/8 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS MH-P08F 45°x45° (SS = Stainless Steel - Edelstahl rostfrei) Alt. u.a. FSA TH870E TH MR121 1-1/8 entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. P08F Automotive Qualität (Marken: SKF/FAG/NSK): 2. P08F EMQ (Elektromotoren Qualität): 3. P08F Industriequalität / Standard: 4. SS / S / W P08F Edelstahl rostfrei 5. KER / CE P08F Keramiklager Si3N4 / ZRO2* 6. FC P08F MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC P08F * (Hinweis: Keramik Kugellager P08F in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C P08F Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager P08F haben die maximale Anzahl an Kugeln ( P08F MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung P08FVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRP08F 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCP08F 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS MH-P08F 45°x45° (SS = Stainless Steel - Edelstahl rostfrei) Alt. u.a. FSA TH870E TH MR121 1-1/8 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P08F 45/45° in Edelstahl rostfrei Ausführung (Stainless Steel) - Abmessung: 30.5 x 41.8 x 8 mm - Winkel 45/45° für 1-1/8” Steuersatz Kugellager ("Integrated Headset")
Bei diesem Lager handelt es sich um ein Voll-Edelstahllager: Ringe und Kugeln, sowie die Verstärkung der Dichtung sind aus AISI440C Edelstahl rostfrei. Das Lager ist wartungsfrei sehr stark gefettet mit Kyodo Yushi Raremax SuperN.
- Alternativ zu TH MR042 und TH MR042S und TH MR042R / FSA TH 870E / FSA TH MR121 1-1/8 45°x45°/ TH MR070 / Tange Seiki 1 1/8" 45°x45° ECO Compatible / TH MR084 / TH MR116 / NO8B bzw. N08B W/CAMPY / TH-870E / Specialized Product Code 160-1647 / MR121 BBB. Bei diesen Bezeichnungen handelt es sich nicht um Edelstahllager aber um Maßgleiche Lager.
HINWEIS: Das Lager hat eine leichte Abkantung am Innenring, damit der Klemmring gut sitzt:
Die Ausführung mit der Abkantung ist rechts im BIld mit dem roten Kreis markiert. Sie spüren die Abkantungsrille wenn Sie am Innenring des alten Lagers mit dem Finger darüber streifen. Die Abkantung ist deutlich zu spüren. Sollte Ihr Lager diese nicht haben, die Abmessungen jedoch übereinstimmen, benötigen Sie das Lager MH-P08H8. Dieses finden Sie in der BO-Version hier: https://www.kugellager-shop.net/mh-p08h8-bo-45-45-headset-1-1-8-steuersatzlager.html
- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz / Lenkkopflager
- SS = Stainless Steel = Edelstahl rostfrei (Nirolager) = INOX
- Einseitige Dichtung / Nylon Käfig / G10 Präzisionskugeln / Wartungsfrei gefettet
- Der Innendurchmesser ist für 1-1/8", entsprechend ist die Angabe 30.5 mm oder 30.6 mm (Angabe gerundet)
- Abmessung Innen x Außen x Breite: 30,5 x 41,8 x 8 mm (= 30.6x41.8x8 mm)
- Abmessung Außen x Innen x Breite: 41,8 x 30,5 x 8 mm (= 41.8x30.6x8 mm)
Einsatzgebiet u.a. Fahrrad Integrated Headset Steuersatz (1-1/8" bzw. 1.8") / MTB Mountainbike Steuersatz.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08F SS Lenkkopflager abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS TH MR 121 / TH870E Steuersatzlager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*7 mm.
1. Kugellager Innendurchmesser 30,5 mm / 30,6 mm (Winkel 45°) - Abkantung / Abfasung (= Internal chamfer) - siehe Bild weiter oben
2. Kugellager Außendurchmesser 41.8 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
