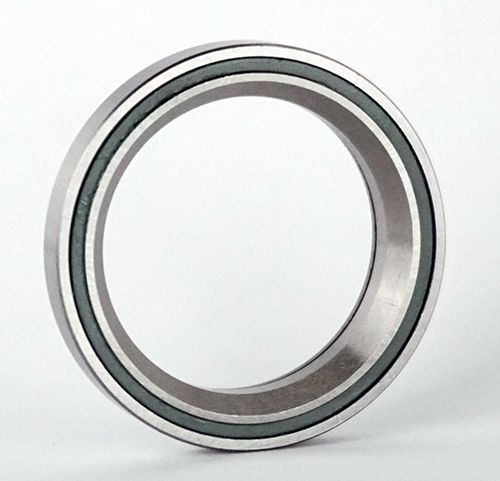

MH-P08H8K 36°/45°
Kugellager für Steuersatz / Lenkkopflager - 30.5x41.8x8 mm (bzw. 41.8x30.5x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP08H8K
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27072
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 4 + | 8,30 € 6,97 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 27072 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.5 x 41.8 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.5 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type MH-P08H8K 36°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.5 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.49 mm bis max. 30.5 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.5x41.8x8 mm / 30.5x41.8x8mm (Innen x Außen x Breite) bzw. 41.8x30.5x8 mm / 41.8x30.5x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.05 cm, Außendurchmesser = 4.18 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type MH-P08H8K 36°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P08H8K 36°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP08H8K Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP08H8K EMQ (Elektromotoren Qualität): 3. MHP08H8K Industriequalität / Standard: 4. SS / S / W MHP08H8K Edelstahl rostfrei 5. KER / CE MHP08H8K Keramiklager Si3N4 / ZRO2* 6. FC MHP08H8K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP08H8K * (Hinweis: Keramik Kugellager MHP08H8K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP08H8K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP08H8K haben die maximale Anzahl an Kugeln ( MHP08H8K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP08H8KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP08H8K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP08H8K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P08H8K 36°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P08H8K 36/45 für 1-1/8” Steuersatz ("Integrated Headset")
K = Fase am Innen-/Außenring 36/4°
Das Lager mit 45/45° finden Sie hier: https://www.kugellager-shop.net/mh-p08h8-45-45-steuersatz-kugellager.html
Innendurchmesser: 30,5 mm (1-1/8 Zoll - daher teilweise auch die Angabe 30,6 mm)
Außendurchmesser 41,8 mm
Breite: 8 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08H8K abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P08H8K 2RS / MH-P08H8RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.5*41.8*8 mm. Maße 30.5x41.8x8 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/45° (Angabe auch: Fase 36/45) - Teilweise auch angegeben als: 30,2x41,8x8 mm bzw. 41,8x30,2x8 mm
1. Kugellager Innendurchmesser 30.5 mm (Fase 36°)
2. Kugellager Außendurchmesser 41.8 mm (Fase 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
