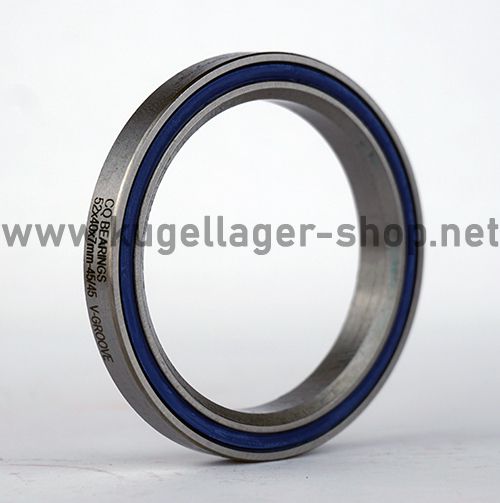

MH-P16 / MHP16 45°/45° (Verbesserte Nutdichtung - Baugleich AC4052R2-45-45-2RS)
Kugellager für Steuersatz / Lenkkopflager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP16
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24314
11,20 €
9,41 €
| Menge | Preis je |
|---|---|
| 2 + | 10,95 € 9,20 € |
| 4 + | 10,00 € 8,40 € |
| 10 + | 8,30 € 6,97 € |
| Artikelnummer | 24314 |
|---|---|
| Hersteller | CQ |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P16 / MHP16 45°/45° (Verbesserte Nutdichtung - Baugleich AC4052R2-45-45-2RS) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P16 / MHP16 45°/45° (Verbesserte Nutdichtung - Baugleich AC4052R2-45-45-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P16 / MHP16 45°/45° (Verbesserte Nutdichtung - Baugleich AC4052R2-45-45-2RS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP16 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP16 EMQ (Elektromotoren Qualität): 3. MHP16 Industriequalität / Standard: 4. SS / S / W MHP16 Edelstahl rostfrei 5. KER / CE MHP16 Keramiklager Si3N4 / ZRO2* 6. FC MHP16 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP16 * (Hinweis: Keramik Kugellager MHP16 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP16 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP16 haben die maximale Anzahl an Kugeln ( MHP16 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP16VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP16 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP16 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P16 / MHP16 45°/45° (Verbesserte Nutdichtung - Baugleich AC4052R2-45-45-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P16 45/45 = MHP16 2RS 52x7x45° für 1-1/2" Steuersatz Kugellager ("Integrated Headset") / Durchmesser 52 mm - Winkel: 45°/45°
- Baugleich (Nutdichtung) zu AC4052R1 / AC4052R2 Double Lip System Angular bearing
HINWEIS: Dieses Lager gibt es auch mit 36/45° Winkeln mit der Bezeichnung MH-P16K (MHP16K): https://www.kugellager-shop.net/mh-p16k-mhp16k-36-45-kugellager-steuersatz.html
Maße 40x52x7 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) / Maße und Winkel sind identisch mit MH-P16M
- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).
- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 472-6X / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager MH-P16 nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 7 mm.
- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.
Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike / BMX (selten)
u.a. unteres Steuersatzlager für Canyon GP7273-01 Steuersatz.
(Achtung: Dort gibt es auch ein Lager mit anderen Winkeln wie 36°/45° Winkel, dieses ist jedoch 45/45 Grad!)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P16 2RS / AC4052R2 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P16 / AC4052R1 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*7 mm.
1. Kugellager Innendurchmesser 40 mm
2. Kugellager Außendurchmesser 52 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
MH-P16RS1 / MH-P16-2RS1 / MH-P162RS1 / MH-P16-RS1Umschlüsselung FAG / INA:
MH-P16RSR / MH-P16-2RSR / MH-P162RSR / MH-P16-RSRUmschlüsselung NSK:
MH-P16DU / MH-P16-DDU / MH-P16DDU / MH-P16-DUUmschlüsselung NTN:
MH-P16LU / MH-P16-LLU / MH-P16LLU / MH-P16-LUUmschlüsselung SNR / EZO / NKE:
MH-P16E / MH-P16-EE / MH-P16EE / MH-P16-ESonstige alternative Bezeichnungen:
MH-P16 52x7x45° bzw. MHP16 52x7x45°-
