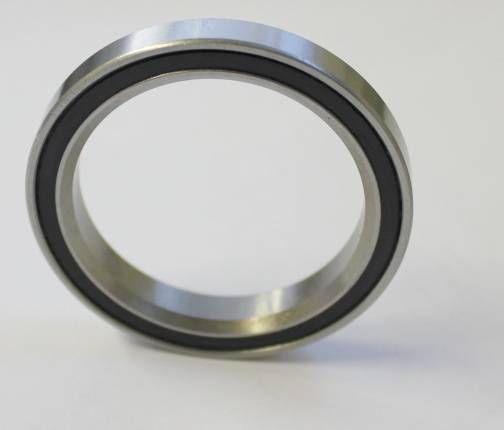

MH-P21 / MHP21 45°/45°
Kugellager für Steuersatz / Lenkkopflager - 37x49x7 mm (bzw. 49x37x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP21
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25047
11,49 €
9,66 €
| Menge | Preis je |
|---|---|
| 4 + | 11,00 € 9,24 € |
| 8 + | 10,70 € 8,99 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 25047 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 37 x 49 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 37 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 49 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-3/8“ |
| Außendurchmesser (Zoll) | 1,92913 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P21 / MHP21 45°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 37 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 36.99 mm bis max. 37 mm. D = Außendurchmesser: 49 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 48.991 mm bis max. 49 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 37x49x7 mm / 37x49x7mm (Innen x Außen x Breite) bzw. 49x37x7 mm / 49x37x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.7 cm, Außendurchmesser = 4.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P21 / MHP21 45°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P21 / MHP21 45°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP21 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP21 EMQ (Elektromotoren Qualität): 3. MHP21 Industriequalität / Standard: 4. SS / S / W MHP21 Edelstahl rostfrei 5. KER / CE MHP21 Keramiklager Si3N4 / ZRO2* 6. FC MHP21 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP21 * (Hinweis: Keramik Kugellager MHP21 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP21 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP21 haben die maximale Anzahl an Kugeln ( MHP21 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP21VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP21 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP21 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P21 / MHP21 45°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P21 45/45 = MHP21 2RS 49x7x45° für 1-3/8” Steuersatz Kugellager ("Integrated Headset") / Durchmesser 49 mm - Winkel: 45°/45°
Maße 37x49x7 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45°
(Angabe auch: Fase 45/45) - Teilweise auch angegeben als: 37x49x7 mm 45x45 bzw. 49x37x7 mm 45x45
- PA66 Nylon Käfig / 100Cr6 gehärteter, chromlegierter Wälzlagerstahl
- G10 Präzisionskugeln
- ACB = Schrägkugellager
- Wartungsfrei gefettet und stark gedichtet
Einsatzgebiete u.a. Fahrrad Steuersatz ("Lower Headset Bearing" für 1.3/8" Zoll), insbesondere als Specialized Steuersatzlager :
- Specialized Roubaix S-Works SL2 / Pro SL / Expert SL / Comp/Elite (2009) + Ruby S-Works / Pro / Expert (2009) + Sirrus LTD / PRO (2009)
- Specialized Roubaix S-Works SL2 / Pro SL (RED) / DUra-Ace / Expert SL / Comp/Elite (2010) + Amira S-Works / Pro / Expert / Comp (2010 + 2011)
- Specialized Roubaix S-Works SL3 / SL3 Pro / Expert / SL2 Comp/Elite (2011) + Ruby Pro / Expert / Comp/Elite (2011)
- Tarmac SW SL4: Di2 X2 / Frameset OSBB / LTD Frameset OSBB / Red FR X2 / Red X2 / X2 (2013)
- Tarmac SL4 Expert M2 / Expert Ui2M2 (2013) und Tarmac SL4 Pro: FR M2 / Frameset OSBB / M2 / Sram M2 (2013)
- Ersetzt ebenfalls die Edelstahl Variante: VP MH-P21S
- Unteres Steuersatzlager bei SPECIALIZED VENGE bis 2015. Ab 2015: https://www.kugellager-shop.net/acb495h6-5-45-45-steuersatz-kugellager-specialized.html
- Einige Baujahre der SPECIALIZED DIVERGE Steuersätze zusammen mit dem oberen Steuersatzlager MH-P08F: https://www.kugellager-shop.net/catalogsearch/result/?q=mh-p08f
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P21 2RS / MH-P21RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P21 2RS / MH-P21RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 37*49*7 mm.
1. Kugellager Innendurchmesser 37 mm
2. Kugellager Außendurchmesser 49 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
MH-P21LU / MH-P21-LLU / MH-P21LLU / MH-P21-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Alternativ th industries MH-P21 49x7x45° bzw. MHP21 49x7x45° / Als Edelstahl Variante mit gleichen Parametern: VP MH-P21S-
