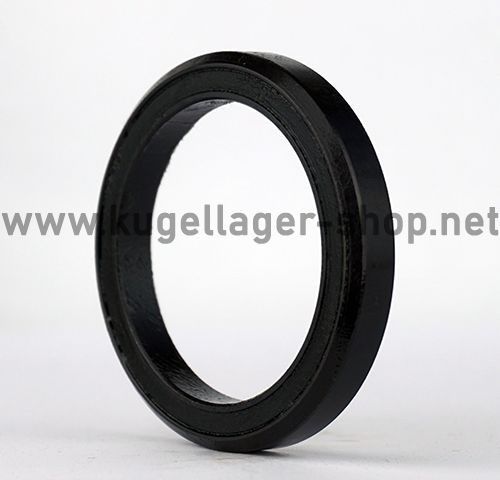

MH-P21 45/45° BO (BO = Brünierter Stahl)
Kugellager für Steuersatz / Lenkkopflager - 37x49x7 mm (bzw. 49x37x7 mm)
Materialbelastbarkeit: | ![]() |
Korrosionsbeständigkeit: | ![]() |
Dichtigkeit: | ![]() |
Drehzahlbereich: | ![]() |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MH-P21
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
2 + | 14,25 € 11,97 € |
4 + | 13,20 € 11,09 € |
10 + | 12,00 € 10,08 € |
Artikelnummer | 28423 |
---|---|
Hersteller | Neutral |
Zolltarifnummer | 84821090 |
Bauart | Kugellager für Steuersatz / Lenkkopflager |
Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
Abmessungen (mm) - Innen x Außen x Breite | 37 x 49 x 7 mm |
Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
Innendurchmesser (mm) | 37 |
Innendurchmesser Toleranz | +0 / -0.010 mm |
Außendurchmesser (mm) | 49 |
Außendurchmesser Toleranz | +0 / -0.009 mm |
Breite (mm) | 7 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 45°/45° |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 1,4566929134 |
Außendurchmesser (Zoll) | 1,9291338583 |
Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type MH-P21 45/45° BO (BO = Brünierter Stahl) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 37 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 36.99 mm bis max. 37 mm. D = Außendurchmesser: 49 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 48.991 mm bis max. 49 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 37x49x7 mm / 37x49x7mm (Innen x Außen x Breite) bzw. 49x37x7 mm / 49x37x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.7 cm, Außendurchmesser = 4.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P21 45/45° BO (BO = Brünierter Stahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P21 45/45° BO (BO = Brünierter Stahl) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MH-P21 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MH-P21 EMQ (Elektromotoren Qualität): 3. MH-P21 Industriequalität / Standard: 4. SS / S / W MH-P21 Edelstahl rostfrei 5. KER / CE MH-P21 Keramiklager Si3N4 / ZRO2* 6. FC MH-P21 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MH-P21 * (Hinweis: Keramik Kugellager MH-P21 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MH-P21 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MH-P21 haben die maximale Anzahl an Kugeln ( MH-P21 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MH-P21VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMH-P21 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMH-P21 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P21 45/45° BO (BO = Brünierter Stahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P21 BO Kugellager für Steuersatz brüniert - 37 x 49 x 7 mm - TH MR151 1-3/8" korrosionsbeständiges Steuersatzlager (= BO Black Oxid)
- Bauart: Wälzlager - ACB Schrägkugellager (ACB = Angular Contact Bearing) - Kugellager für Steuersatz - Steuersatzlager / Lenkkopflager
- Hinweis: Dieses Steuersatzlager / Kugellager für Steuersatz hat keine genormte Bezeichnung und ist unter vielen verschiedenen Teilenummern bekannt, u.a. TH MR151 1-1/3" 45/45°, FSA TH No.80-1338, ACB3749.
- Bei brünierten Lagern erhält der Stahl eine spezielle Behandlung (Schwarzoxidierung = Black Oxid). Dadurch ist der Stahl etwas härter und korrosionsbeständiger.
- Abmessung Innen x Außen x Breite: 37x49x7 mm
- Abmessung Außen x Innen x Breite: 49x37x7 mm
- Winkel (Innenring/Außenring): 45/45°
Anwendung u.a. als unteres Steuersatzlager bei:
- Specialized Tarmac SL4, Specialized Roubaix SL3, Specialized Allez (und Allez Sprint), Specialized Crux (bis Baujahr 2021), Specialized Diverge, Specialized Venge (bis Baujahr 2016), Specialized Tarmac SL5 mit 54/64 cm Rahmengröße zusammen mit dem oberen Lager MH-P08F
- Aurum Magma und Aurum Essentia zusammen mit dem oberen Steuersatz-Kugellager MH-P08F
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Steuersatzlager BO TH MR151 1-3/8" abweichen)
Messen Sie das Steuersatzlager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Dann wird das Maß der MH-P21 BO Kugellager für Steuersatz wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 37*49*7 mm.
Steuersatz-Kugellager Innendurchmesser 37 mm - Winkel 45°
Steuersatz-Kugellager Aussendurchmesser 49 mm - Winkel 45°
Steuersatz-Kugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager MH-P21 BO also 49*37*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
