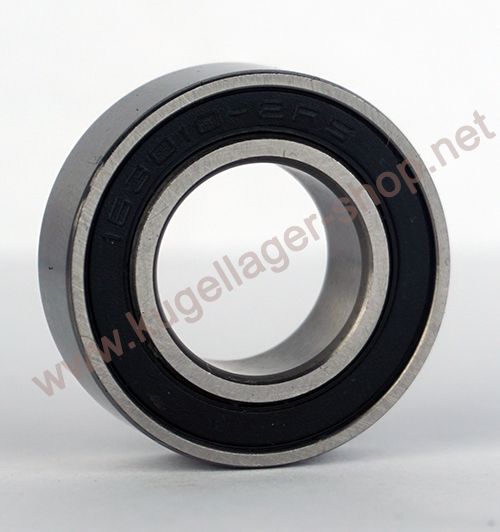

163010 2RS (MR-163010RS)
Rillenkugellager - 16x30x10 mm (bzw. 30x16x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 163010
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28099
6,20 €
5,21 €
| Menge | Preis je |
|---|---|
| 2 + | 6,10 € 5,13 € |
| 4 + | 5,25 € 4,41 € |
| 10 + | 5,15 € 4,33 € |
| 50 + | 5,00 € 4,20 € |
| 200 + | 4,65 € 3,91 € |
| 1000 + | 4,50 € 3,78 € |
| Artikelnummer | 28099 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 16 x 30 x 10 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 16 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,62992 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,3937 |
Datenblatt zur Type 163010 2RS (MR-163010RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 16 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 15.993 mm bis max. 16 mm. D = Außendurchmesser: 30 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.991 mm bis max. 30 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 16x30x10 mm / 16x30x10mm (Innen x Außen x Breite) bzw. 30x16x10 mm / 30x16x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.6 cm, Außendurchmesser = 3 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type 163010 2RS (MR-163010RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 163010 2RS (MR-163010RS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 163010 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 163010 EMQ (Elektromotoren Qualität): 3. 163010 Industriequalität / Standard: 4. SS / S / W 163010 Edelstahl rostfrei 5. KER / CE 163010 Keramiklager Si3N4 / ZRO2* 6. FC 163010 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 163010 * (Hinweis: Keramik Kugellager 163010 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 163010 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 163010 haben die maximale Anzahl an Kugeln ( 163010 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 163010VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR163010 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC163010 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 163010 2RS (MR-163010RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
163010-2RS / MR-163010RS Kugellager mit Sondermaß
Hinweis: Wir bieten dieses Lager auch mit 31 mm Außendurchmesser unter: https://www.kugellager-shop.net/mr-163110-2rs-163110rs-kugellager-31x16x10.html
Abmessungen: 30x16x10 mm (AD x ID x B) bzw. 16x30x10 mm (ID x AD x B): Innen: 16 mm / Durchmesser 30mm / 10 mm Tief).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 163010 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR-163010RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 16*30*10 mm.
1. Kugellager Innendurchmesser 16 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 10 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
