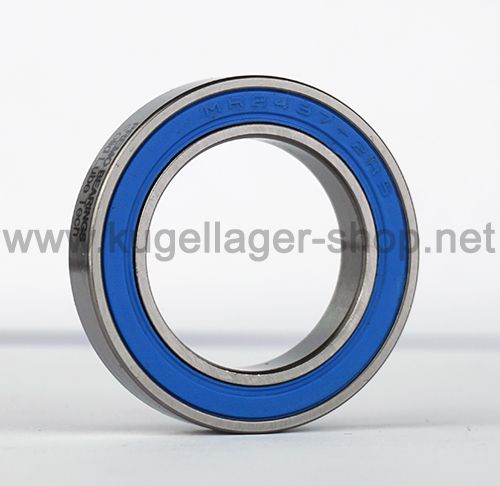

MR24377 2RS SL (Solid Oil Festschmierstoff ähnlich SKF MTRX)
Rillenkugellager - 24x37x7 mm (bzw. 37x24x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 24377
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29631
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 2 + | 13,05 € 10,97 € |
| 4 + | 12,33 € 10,36 € |
| 10 + | 11,60 € 9,75 € |
| Artikelnummer | 29631 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Solid Lube Festschmierstoff (ähnlich SKF MTRX Solid Oil) |
| Abmessungen (mm) - Innen x Außen x Breite | 24 x 37 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 24 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,944882 |
| Außendurchmesser (Zoll) | 1,4566929134 |
| Breite (Zoll) | 0,2755905512 |
Datenblatt zur Type MR24377 2RS SL (Solid Oil Festschmierstoff ähnlich SKF MTRX) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 24 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. D = Außendurchmesser: 37 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.992 mm bis max. 37 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 24x37x7 mm / 24x37x7mm (Innen x Außen x Breite) bzw. 37x24x7 mm / 37x24x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.4 cm, Außendurchmesser = 3.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MR24377 2RS SL (Solid Oil Festschmierstoff ähnlich SKF MTRX) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR24377 2RS SL (Solid Oil Festschmierstoff ähnlich SKF MTRX) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 24377 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 24377 EMQ (Elektromotoren Qualität): 3. 24377 Industriequalität / Standard: 4. SS / S / W 24377 Edelstahl rostfrei 5. KER / CE 24377 Keramiklager Si3N4 / ZRO2* 6. FC 24377 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 24377 * (Hinweis: Keramik Kugellager 24377 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 24377 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 24377 haben die maximale Anzahl an Kugeln ( 24377 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 24377VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR24377 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC24377 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR24377 2RS SL (Solid Oil Festschmierstoff ähnlich SKF MTRX) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR24377 2RS SL (Solid Lube / Solid Oil Festschmierstoff) Kugellager 24x37x7 mm (37x24x7 mm) für BB90/95, BB86/92 Tretlager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager mit Sonderabmessung 24 mm (anstatt Standard = 25 mm)
- Diese Lager sind speziell für Tretkurbeln mit sehr hoher Staub/Schmutzbelastung ausgelegt. Durch den Festschmierstoff kommt dieser nicht in die Innenkonstruktion des Lagers. Auch gelegentlicher, geringer Wasserkontakt ist möglich. Die Lager sind durch das Solid Oil etwas schwerläufiger als Käfiglager, da diese als Tretlager aber mit großer Hebelkraft gedreht werden, ist dies in der praktischen Anwendung kaum relevant.
- SL = Solid Lube / Solid Oil Kugellager mit Polymer-Schmierstoff sind Lager, bei welchen der Leerraum im Inneren des Lagers mit einer porösen, ölgetränkten Polymer-Matrix gefüllt ist. Da die Poren eine mikroskopische Größe haben, kann das Öl nicht austreten und externe Partikel nicht eindringen.
- Abgesehen von Sonderanwendungen (z.B. spezieller Umgebungsdruck) oder Anwendungen mit speziellen Temperaturbedingungen sind diese für geringe bis mittlere Drehzahlen, Umgebungen mit hoher Staub-/Schmutzbelastung, hoher Luftfeuchtigkeit und/oder gelegentlichem Wasserkontakt geeignet.
- Grundsätzlich sind Lager mit Festschmierstoff sehr spezielle Lager, welche in manchen Anwendungsfällen eine deutlich höhere, in anderen Anwendungsfällen eine deutlich niedrigere Standzeit haben, als mit Öl/Fett geschmierte Lager. Es ist wichtig zu beachten, dass dies in manchen Anwendungsfällen nicht optimal ist und die Eignung dieser Lager für Ihre individuelle Anwendung entsprechend auf Ihre eigenen Versuchs- bzw. Erfahrungswerte aufbauen muss.
- Die Lager haben beidseitige Gummidichtungen, welche in einer eingefrästen Nut am Innenring schleifen.
- Die Lager werden häufig in BB90/95 und BB86/92 Tretkurbeln von FSA, Hope (BB90) und Shimano (z.B. Hollowtech) verbaut.
- Abmessung Innen x Außen x Breite: 24x37x7 mm
- Abmessung Außen x Innen x Breite: 37x24x7 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager MR24377 2RS Solid Oil abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die MR2437H7 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 24*37*7 mm.
Solid-Lube Rillenkugellager Innendurchmesser 24 mm
Solid-Lube Rillenkugellager Aussendurchmesser 37 mm
Solid-Lube Rillenkugellager Breite 7 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager MR24377-2RS also 37*24*7 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
