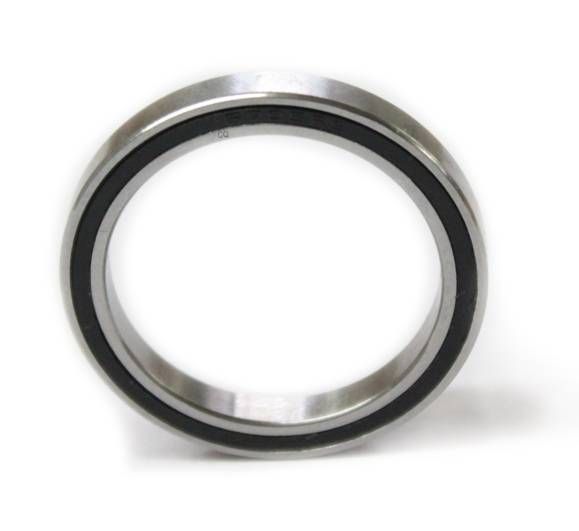

61704 2RS (61704RS)
Rillenkugellager - 20x27x4 mm (bzw. 27x20x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61704
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25705-B
3,90 €
3,28 €
| Menge | Preis je |
|---|---|
| 4 + | 2,98 € 2,50 € |
| 10 + | 2,80 € 2,35 € |
| 50 + | 2,70 € 2,27 € |
| 100 + | 2,60 € 2,18 € |
| Artikelnummer | 25705-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 27 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 27 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 1,06299 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 61704 2RS (61704RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 27 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 26.991 mm bis max. 27 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x27x4 mm / 20x27x4mm (Innen x Außen x Breite) bzw. 27x20x4 mm / 27x20x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 2.7 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 61704 2RS (61704RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61704 2RS (61704RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 61704 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61704 EMQ (Elektromotoren Qualität): 3. 61704 Industriequalität / Standard: 4. SS / S / W 61704 Edelstahl rostfrei 5. KER / CE 61704 Keramiklager Si3N4 / ZRO2* 6. FC 61704 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61704 * (Hinweis: Keramik Kugellager 61704 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61704 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61704 haben die maximale Anzahl an Kugeln ( 61704 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61704VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61704 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61704 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61704 2RS (61704RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
61704-2RS / 61704RS Kugellager in verbesserter Ausführung MR61704-2RS (=MR-61704-2RU) mit 18 Kugeln. Beidseitig abgedichetet (Gummi-Dichtung).
Die Lager sind für die durchnittliche Lebenszeit wartungsfrei mit Fett geschmiert, können jedoch nachgeschmiert werden (auf Mineralölbasis). Dazu die Dichtscheiben vorsichtig heraushebeln und anschließend wieder aufdrücken.
Abmessungen: 27x20x4 mm (AD x ID x B) bzw. 20x27x4 mm (ID x AD x B): Innen: 20 mm / Durchmesser 27mm / 4 mm Tief).
Hinweis: (Baugleiche) Dichtscheiben werden bei anderen Herstellern anders bezeichnet, u.a. 61704-2RSR (FAG/Schaeffler/INA) / 61704-2RS1 (SKF) / 61704-LLU - 61704-EE - 61704-VV - 61704-2NSL - 61704-2RSJ1 (Diverse Hersteller, u.a. NTN; dort auch 61704LU oder 61704-LLB - 61704LB) / 61704-DDU (NSK). In allen Fällen sind die 61704 Kugellager mit beidseitigen (entfernbaren) Gummi-Dichtscheiben aus NBR-Kautschuk. Dichtscheiben können Temperaturen von kurzzeitig bis +120°C (dauerhaft ca. 100°C) ausgesetzt werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61704 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61704RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*27*4 mm.
1. Kugellager Innendurchmesser 20 mm
2. Kugellager Außendurchmesser 27 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61704 2RS1 / 61704RS1Umschlüsselung FAG / INA:
61704 2RSR / 61704RSRUmschlüsselung NSK:
61704 DDU / 61704DUUmschlüsselung NTN:
61704 2NSF / 61704NSFUmschlüsselung SNR / EZO / NKE:
61704EE / 61704ESonstige alternative Bezeichnungen:
-
