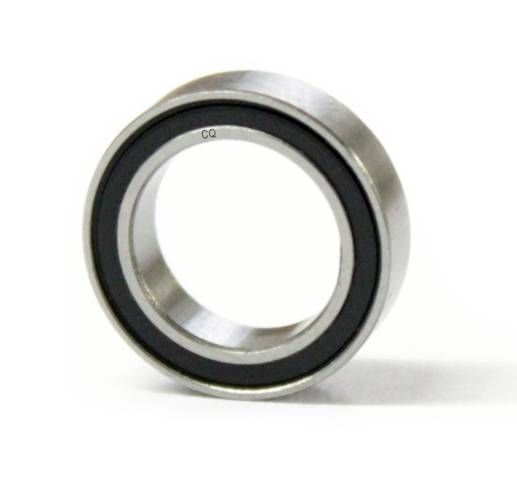

6700 2RS (6700RS)
Rillenkugellager - 10x15x4 mm (bzw. 15x10x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6700
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25711-B
1,90 €
1,60 €
| Menge | Preis je |
|---|---|
| 4 + | 1,50 € 1,26 € |
| 10 + | 1,40 € 1,18 € |
| 50 + | 1,25 € 1,05 € |
| 100 + | 1,10 € 0,92 € |
| Artikelnummer | 25711-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 15 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 15 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,59055 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 6700 2RS (6700RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 15 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x15x4 mm / 10x15x4mm (Innen x Außen x Breite) bzw. 15x10x4 mm / 15x10x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.5 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 6700 2RS (6700RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6700 2RS (6700RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6700 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6700 EMQ (Elektromotoren Qualität): 3. 6700 Industriequalität / Standard: 4. SS / S / W 6700 Edelstahl rostfrei 5. KER / CE 6700 Keramiklager Si3N4 / ZRO2* 6. FC 6700 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6700 * (Hinweis: Keramik Kugellager 6700 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6700 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6700 haben die maximale Anzahl an Kugeln ( 6700 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6700VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6700 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6700 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6700 2RS (6700RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6700-2RS / 6700RS Kugellager in verbesserter Ausführung MR6700-2RS (=MR-6700-2RU) mit 13 statt 11 Kugeln. Beidseitig abgedichetet (Gummi-Dichtung).
Die Lager sind für die durchnittliche Lebenszeit wartungsfrei mit Fett geschmiert, können jedoch nachgeschmiert werden (auf Mineralölbasis). Dazu die Dichtscheiben vorsichtig heraushebeln und anschließend wieder aufdrücken.
Abmessungen: 15x10x4 mm (AD x ID x B) bzw. 10x15x4 mm (ID x AD x B): Innen: 10 mm / Durchmesser 15mm / 4 mm Tief). Gewicht Lager 6700 ist ca. 0.0016 kg.
Hinweis: (Baugleiche) Dichtscheiben werden bei anderen Herstellern anders bezeichnet, u.a. 6700-2RSR (FAG/Schaeffler/INA) / 6700-2RS1 (SKF) / 6700-LLU - 6700-EE - 6700-VV - 6700-2NSL - 6700-2RSJ1 (Diverse Hersteller, u.a. NTN; dort auch 6700LU oder 6700-LLB - 6700LB) / 6700-DDU (NSK). In allen Fällen sind die 6700 Kugellager mit beidseitigen (entfernbaren) Gummi-Dichtscheiben aus NBR-Kautschuk. Dichtscheiben können Temperaturen von kurzzeitig bis +120°C (dauerhaft ca. 100°C) ausgesetzt werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6700 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6700RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*15*4 mm.
1. Kugellager Innendurchmesser 10 mm
2. Kugellager Außendurchmesser 15 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6700 2RS1 / 6700RS1Umschlüsselung FAG / INA:
6700 2RSR / 6700RSRUmschlüsselung NSK:
6700 DDU / 6700DUUmschlüsselung NTN:
6700 2NSF / 6700NSFUmschlüsselung SNR / EZO / NKE:
6700EE / 6700ESonstige alternative Bezeichnungen:
-
