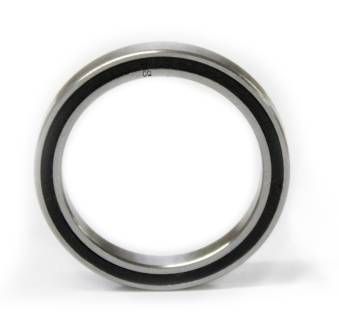

6705 2RS (6705RS)
Rillenkugellager - 25x32x4 mm (bzw. 32x25x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6705
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25716-B
4,20 €
3,53 €
| Menge | Preis je |
|---|---|
| 4 + | 3,58 € 3,01 € |
| 10 + | 3,40 € 2,86 € |
| 50 + | 3,30 € 2,77 € |
| 100 + | 3,20 € 2,69 € |
| Artikelnummer | 25716-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 32 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,25984 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 6705 2RS (6705RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 32 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.989 mm bis max. 32 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x32x4 mm / 25x32x4mm (Innen x Außen x Breite) bzw. 32x25x4 mm / 32x25x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.2 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 6705 2RS (6705RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6705 2RS (6705RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6705 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6705 EMQ (Elektromotoren Qualität): 3. 6705 Industriequalität / Standard: 4. SS / S / W 6705 Edelstahl rostfrei 5. KER / CE 6705 Keramiklager Si3N4 / ZRO2* 6. FC 6705 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6705 * (Hinweis: Keramik Kugellager 6705 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6705 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6705 haben die maximale Anzahl an Kugeln ( 6705 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6705VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6705 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6705 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6705 2RS (6705RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6705-2RS / 6705RS Kugellager in verbesserter Ausführung MR6705-2RS (=MR-6705-2RU) mit 21 Kugeln. Beidseitig abgedichetet (Gummi-Dichtung).
Die Lager sind für die durchnittliche Lebenszeit wartungsfrei mit Fett geschmiert, können jedoch nachgeschmiert werden (auf Mineralölbasis). Dazu die Dichtscheiben vorsichtig heraushebeln und anschließend wieder aufdrücken.
Abmessungen: 32x25x4 mm (AD x ID x B) bzw. 25x32x4 mm (ID x AD x B): Innen: 25 mm / Durchmesser 32mm / 4 mm Tief).
Hinweis: (Baugleiche) Dichtscheiben werden bei anderen Herstellern anders bezeichnet, u.a. 6705-2RSR (FAG/Schaeffler/INA) / 6705-2RS1 (SKF) / 6705-LLU - 6705-EE - 6705-VV - 6705-2NSL - 6705-2RSJ1 (Diverse Hersteller, u.a. NTN; dort auch 6705LU oder 6705-LLB - 6705LB) / 6705-DDU (NSK). In allen Fällen sind die 6705 Kugellager mit beidseitigen (entfernbaren) Gummi-Dichtscheiben aus NBR-Kautschuk. Dichtscheiben können Temperaturen von kurzzeitig bis +120°C (dauerhaft ca. 100°C) ausgesetzt werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6705 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6705RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*32*4 mm.
1. Kugellager Innendurchmesser 25 mm
2. Kugellager Außendurchmesser 32 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6705 2RS1 / 6705RS1Umschlüsselung FAG / INA:
6705 2RSR / 6705RSRUmschlüsselung NSK:
6705 DDU / 6705DUUmschlüsselung NTN:
6705 2NSF / 6705NSFUmschlüsselung SNR / EZO / NKE:
6705EE / 6705ESonstige alternative Bezeichnungen:
-
