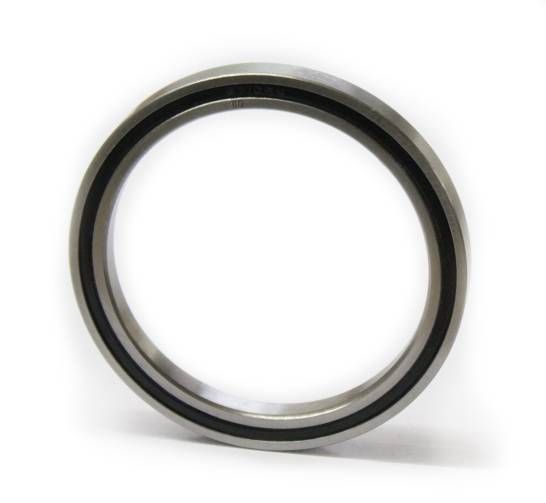

6709 2RS (6709RS)
Rillenkugellager - 45x55x6 mm (bzw. 55x45x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6709
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26207-B
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 4 + | 8,50 € 7,14 € |
| 10 + | 8,25 € 6,93 € |
| 50 + | 7,90 € 6,64 € |
| 100 + | 7,50 € 6,30 € |
| Artikelnummer | 26207-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 55 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 55 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,77165 |
| Außendurchmesser (Zoll) | 2,16535 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type 6709 2RS (6709RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.988 mm bis max. 45 mm. D = Außendurchmesser: 55 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 54.987 mm bis max. 55 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x55x6 mm / 45x55x6mm (Innen x Außen x Breite) bzw. 55x45x6 mm / 55x45x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 5.5 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type 6709 2RS (6709RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 6709 2RS (6709RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 6709 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6709 EMQ (Elektromotoren Qualität): 3. 6709 Industriequalität / Standard: 4. SS / S / W 6709 Edelstahl rostfrei 5. KER / CE 6709 Keramiklager Si3N4 / ZRO2* 6. FC 6709 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6709 * (Hinweis: Keramik Kugellager 6709 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6709 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6709 haben die maximale Anzahl an Kugeln ( 6709 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6709VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6709 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6709 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 6709 2RS (6709RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
6709-2RS / 6709RS Kugellager in verbesserter Ausführung MR6709-2RS (=MR-6709-2RU) mit 26 Kugeln. Beidseitig abgedichetet (Gummi-Dichtung).
Die Lager sind für die durchnittliche Lebenszeit wartungsfrei mit Fett geschmiert, können jedoch nachgeschmiert werden (auf Mineralölbasis). Dazu die Dichtscheiben vorsichtig heraushebeln und anschließend wieder aufdrücken.
Abmessungen: 55x45x6 mm (AD x ID x B) bzw. 45x55x6 mm (ID x AD x B): Innen: 45 mm / Durchmesser 55mm / 6 mm Tief).
Hinweis: (Baugleiche) Dichtscheiben werden bei anderen Herstellern anders bezeichnet, u.a. 6709-2RSR (FAG/Schaeffler/INA) / 6709-2RS1 (SKF) / 6709-LLU - 6709-EE - 6709-VV - 6709-2NSL - 6709-2RSJ1 (Diverse Hersteller, u.a. NTN; dort auch 6709LU oder 6709-LLB - 6709LB) / 6709-DDU (NSK). In allen Fällen sind die 6709 Kugellager mit beidseitigen (entfernbaren) Gummi-Dichtscheiben aus NBR-Kautschuk. Dichtscheiben können Temperaturen von kurzzeitig bis +120°C (dauerhaft ca. 100°C) ausgesetzt werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 6709 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 6709RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*55*6 mm.
1. Kugellager Innendurchmesser 45 mm
2. Kugellager Außendurchmesser 55 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6709 2RS1 / 6709RS1Umschlüsselung FAG / INA:
6709 2RSR / 6709RSRUmschlüsselung NSK:
6709 DDU / 6709DUUmschlüsselung NTN:
6709 2NSF / 6709NSFUmschlüsselung SNR / EZO / NKE:
6709EE / 6709ESonstige alternative Bezeichnungen:
-
