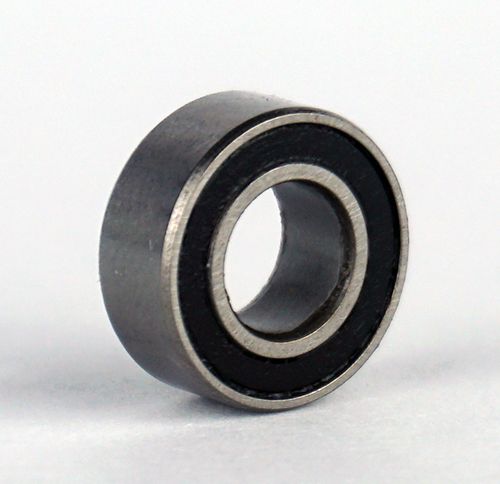

MR104 2RS / MR 104 2RS

Abmessungen und Toleranzen

d = Innendurchmesser: 4 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 3.992 mm bis max. 4 mm.

D = Außendurchmesser: 10 mm ( +0 / -0.008 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm.

B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 4x10x4 mm / 4x10x4mm (Innen x Außen x Breite) bzw. 10x4x4 mm / 10x4x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.4 cm, Außendurchmesser = 1 cm , Breite = 0.4 cm.

Lagerluft und Axialspiel

Die Type MR104 2RS / MR 104 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type MR104 2RS / MR 104 2RS entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. MR104 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 496 N
Statische Tragzahl [radial]: 218 N

2. MR104 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 421.6 N
Statische Tragzahl [radial]: 202.74 N

3. MR104 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 396.8 N
Statische Tragzahl [radial]: 196.2 N

4. SS / S / W MR104 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 347.2 N
Statische Tragzahl [radial]: 174.4 N

5. KER / CE MR104 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 282.72 N
Statische Tragzahl [radial]: 132.98 N

6. FC MR104 MAX / VRS **
Dynamische Tragzahl [radial]: 620 N
Statische Tragzahl [radial]: 392.4 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC MR104
Dynamische Tragzahl [radial]: 322.4 N
Statische Tragzahl [radial]: 174.4 N

* (Hinweis: Keramik Kugellager MR104 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MR104 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB MR104 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYMR104 2RS.

** (Hinweis: Vollkugellager MR104 haben die maximale Anzahl an Kugeln ( MR104 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MR104VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMR104 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMR104 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
