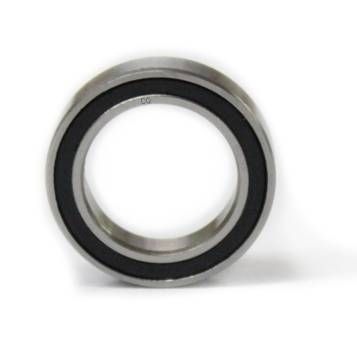

MR12174 2RS (Sonderlager 12x17x4 mm / = 6701-17mm 2RS)
Rillenkugellager - 12x17x4 mm (bzw. 17x12x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 12174
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
MR12174-2RS
6,95 €
5,84 €
| Menge | Preis je |
|---|---|
| 4 + | 5,90 € 4,96 € |
| 10 + | 4,95 € 4,16 € |
| Artikelnummer | MR12174-2RS |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 17 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 17 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,47244 |
| Außendurchmesser (Zoll) | 0,669 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type MR12174 2RS (Sonderlager 12x17x4 mm / = 6701-17mm 2RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 17 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x17x4 mm / 12x17x4mm (Innen x Außen x Breite) bzw. 17x12x4 mm / 17x12x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 1.7 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type MR12174 2RS (Sonderlager 12x17x4 mm / = 6701-17mm 2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR12174 2RS (Sonderlager 12x17x4 mm / = 6701-17mm 2RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 12174 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 12174 EMQ (Elektromotoren Qualität): 3. 12174 Industriequalität / Standard: 4. SS / S / W 12174 Edelstahl rostfrei 5. KER / CE 12174 Keramiklager Si3N4 / ZRO2* 6. FC 12174 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 12174 * (Hinweis: Keramik Kugellager 12174 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 12174 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 12174 haben die maximale Anzahl an Kugeln ( 12174 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 12174VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR12174 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC12174 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR12174 2RS (Sonderlager 12x17x4 mm / = 6701-17mm 2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR12174-2RS - 12x17x4 mm bzw. 17x12x4 mm / Sonderlager mit Außendurchmesser 17 mm
- Beidseitig gedichetet und wartungsfrei gefettet
- Es handelt sich hierbei um eine Kugellager Sonderanfertigung der Type 6701 mit abgeändertem Außendurchmesser (17 mm anstatt 16 mm)
- Abmessung Id x Ad x B: 12x17x4 mm
- Abmessung Ad x Id x B: 17x12x4 mm
- Dieses Lager wird häufig als Kugellager für Fahrrad Tretkurbel / Kugellager für Fahrradpedal eingesetzt
Hinweis: Dieses Lager unterscheidet sich von dem Kugellager 63701X3 / 2000601 (12x17x4.5 mm / 17x12x4.5 mm) in der Breite - Dieses Lager unterscheidet sich von dem Kugellager 6701 (12x18x4 mm / 18x12x4 mm) im Außendurchmesser.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MR 12174 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR12174 2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*17*4 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 17 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
