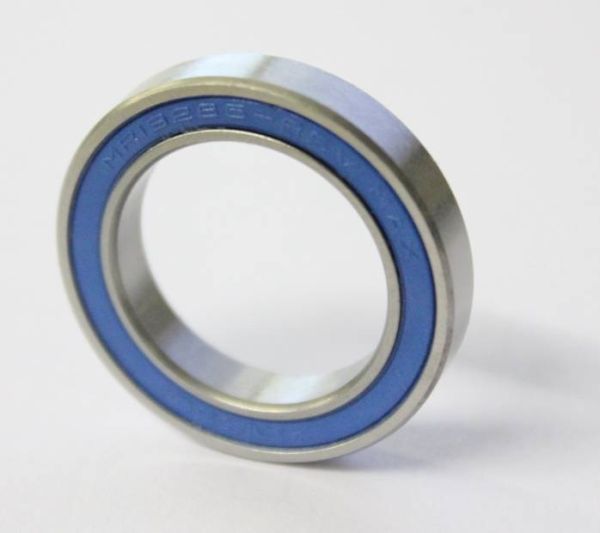

MR19285 2RS MAX / 19285-2RSV
Vollkugeliges Rillenkugellager - 19x28x5 mm (bzw. 28x19x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 19285
Nicht vorrätig
Lieferzeit* (Werktage): 1-4
Nicht auf Lager
Artikelnummer
25686
| Menge | Preis je |
|---|---|
| 2 + | 9,50 € 7,98 € |
| 4 + | 9,00 € 7,56 € |
| 10 + | 8,25 € 6,93 € |
| Artikelnummer | 25686 |
|---|---|
| Bauart | Vollkugeliges Rillenkugellager |
| Besonderheit | Vollkugellager (für Stellen ohne volle Drehung) |
| Abmessungen (mm) - Innen x Außen x Breite | 19 x 28 x 5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Ohne Käfig: Vollkugellager (FC / MAX) mit maximaler Anzahl an Kugeln aufgefüllt. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 19 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 28 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,74803 |
| Außendurchmesser (Zoll) | 1,10236 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type MR19285 2RS MAX / 19285-2RSV (Vollkugeliges Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 19 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 18.992 mm bis max. 19 mm. D = Außendurchmesser: 28 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 19x28x5 mm / 19x28x5mm (Innen x Außen x Breite) bzw. 28x19x5 mm / 28x19x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.9 cm, Außendurchmesser = 2.8 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type MR19285 2RS MAX / 19285-2RSV hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR19285 2RS MAX / 19285-2RSV entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 19285 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 19285 EMQ (Elektromotoren Qualität): 3. 19285 Industriequalität / Standard: 4. SS / S / W 19285 Edelstahl rostfrei 5. KER / CE 19285 Keramiklager Si3N4 / ZRO2* 6. FC 19285 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 19285 * (Hinweis: Keramik Kugellager 19285 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 19285 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 19285 haben die maximale Anzahl an Kugeln ( 19285 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 19285VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR19285 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC19285 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR19285 2RS MAX / 19285-2RSV als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR19285 2RS MAX / MR-19285-2RSV Kugellager vollkugelig 19x28x5 mm u.a. für Hope Nabe / Innenlager / Tretlager
Maße 28x19x5 mm (AD x ID x B - Innen: 19 mm / Durchmesser 28 mm / 5 mm Breite)
HINWEIS: Die Produktion dieses Lagers als vollkugelige Ausführung läuft aus, alternativ finden Sie das Kugellager mit Käfig (besser geeignet für Tretlager als die MAX-Ausführung) hier: https://www.kugellager-shop.net/mr19285-llb-kugellager.html
- Das Lager ist vollkugelig, es hat also keinen Kugelkäfig und dafür ist die maximale Anzahl an Kugeln aufgefüllt (MAX). So ist die innere Statik des Lagers wesentlich robuster und kann im gegensatz zu Lagern mit weniger Kugeln (mit Käfig) erhöhte Tragzahlen (ca. 40% höhere Belastungen) und Stoßbelastungen aufnehmen. Dies ist bei speziellen Anwendungen (etwa in einer Mountain-Bike Schwinge) besonders wichtig bei den dünnen Lagern (Breite = 5 mm) der Baureihe MR19285. Der fehlende Käfig hat zusätzlich den Vorteil, dass sich dieser nicht verziehen kann (z.B. bei einer Stoßbelastung), was zum Totalausfall des Lagers führen würde. Nachsetzzeichen für vollkugelige Lager sind 19285-2RSV, MR19285RSV, MAX oder FBMR19285 (Full Ball) und FCMR19285 (Full complement).
- Industrielager mit Präzisionskugeln der Klasse G10 mit präzisier Rundheit für flüssigere Laufeigenschaften und höhere Verschleißfestigkeit durch weniger Reiben und Schleifen an den Lager Innen- und Außenringen.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C. Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Gefertigt aus hochreinem Chromstahl 100Cr6. Durch seine Härtung ist der Stahl geeignet für extrem hohe Lasten. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken teilweise im Umlauf ist.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MR19285 2RS MAX / 19285-2RSV abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR19285 MAX 2RS / 19285-2RSV folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 19*28*5 mm.
1. Kugellager Innendurchmesser 19 mm
2. Kugellager Außendurchmesser 28 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
MR19285-V 2RS / MR19285 2RS MAX / MR19285MAX 2RS / MR19285V 2RS / MR192852RS MAXMR19285 VRS / MR19285MAX VRS / MR19285RSV MAX / MR19285MAX RSV / MR19285RS MAX / MR19285MAX RS
