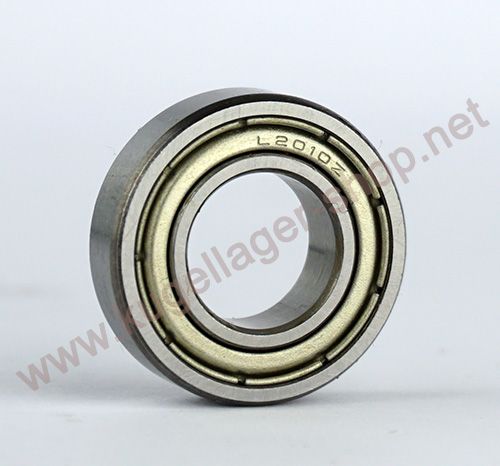

MR2010-ZZ / L2010Z / SB10206 (Kugellager Sondermaß 10x20x6 mm)
Rillenkugellager - 10x20x6 mm (bzw. 20x10x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MR2010
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
MR2010-ZZ
5,90 €
4,96 €
| Menge | Preis je |
|---|---|
| 10 + | 5,31 € 4,46 € |
| Artikelnummer | MR2010-ZZ |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 20 x 6 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 20 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937007874 |
| Außendurchmesser (Zoll) | 0,787402 |
| Breite (Zoll) | 0,2362204724 |
Datenblatt zur Type MR2010-ZZ / L2010Z / SB10206 (Kugellager Sondermaß 10x20x6 mm) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.993 mm bis max. 10 mm. D = Außendurchmesser: 20 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 19.992 mm bis max. 20 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x20x6 mm / 10x20x6mm (Innen x Außen x Breite) bzw. 20x10x6 mm / 20x10x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type MR2010-ZZ / L2010Z / SB10206 (Kugellager Sondermaß 10x20x6 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR2010-ZZ / L2010Z / SB10206 (Kugellager Sondermaß 10x20x6 mm) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. MR2010 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MR2010 EMQ (Elektromotoren Qualität): 3. MR2010 Industriequalität / Standard: 4. SS / S / W MR2010 Edelstahl rostfrei 5. KER / CE MR2010 Keramiklager Si3N4 / ZRO2* 6. FC MR2010 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MR2010 * (Hinweis: Keramik Kugellager MR2010 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MR2010 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MR2010 haben die maximale Anzahl an Kugeln ( MR2010 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MR2010VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMR2010 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMR2010 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR2010-ZZ / L2010Z / SB10206 (Kugellager Sondermaß 10x20x6 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR2010-ZZ / L2010Z / SB10206 - Kugellager mit Sondermaß 10x20x6 mm
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Miniaturkugellager - Sonderlager
- Beidseitig mit Stahlblech-Abdeckung (Spaltdichtung ohne Kontakt). Wartungsfrei gefettet / lebensdauer geschmiert.
- Abmessung Innen x Außen x Breite: 10x20x6 mm
- Abmessung Außen x Innen x Breite: 20x10x6 mm
Das MR2010-ZZ / L2010Z ist ein Lager mit Sonderabmessung und wird u.a. in Pedalen von manchen Fahrrädern und Mountain-Bikes genutzt.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager MR2010 ZZ abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die L2010Z wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*20*6 mm.
Rillenkugellager Innendurchmesser 10 mm
Rillenkugellager Aussendurchmesser 20 mm
Rillenkugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
