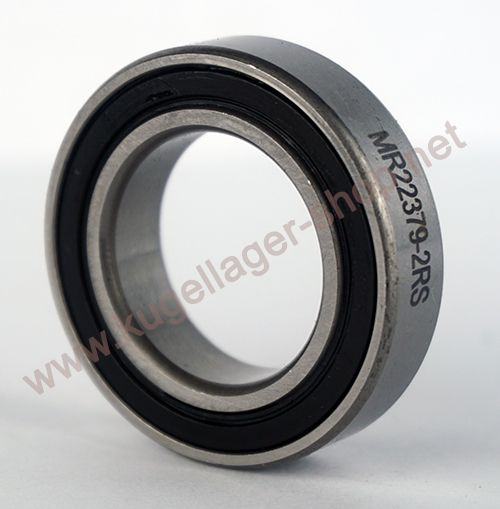

MR22379 2RS ( MR22379-LLB )
Rillenkugellager - 22x37x9 mm (bzw. 37x22x9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 2237
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28098
5,30 €
4,45 €
| Menge | Preis je |
|---|---|
| 10 + | 4,50 € 3,78 € |
| Artikelnummer | 28098 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 22 x 37 x 9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 22 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 9 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,86614 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,354331 |
Datenblatt zur Type MR22379 2RS ( MR22379-LLB ) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 22 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 9 mm (zur Breite = 9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x37x9 mm / 22x37x9mm (Innen x Außen x Breite) bzw. 37x22x9 mm / 37x22x9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 3.7 cm , Breite = 0.9 cm. |
Lagerluft und AxialspielDie Type MR22379 2RS ( MR22379-LLB ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR22379 2RS ( MR22379-LLB ) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 2237 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 2237 EMQ (Elektromotoren Qualität): 3. 2237 Industriequalität / Standard: 4. SS / S / W 2237 Edelstahl rostfrei 5. KER / CE 2237 Keramiklager Si3N4 / ZRO2* 6. FC 2237 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 2237 * (Hinweis: Keramik Kugellager 2237 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 2237 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 2237 haben die maximale Anzahl an Kugeln ( 2237 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 2237VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR2237 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC2237 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR22379 2RS ( MR22379-LLB ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager mit Sondermaß 22379 2RS / Maßgleich zu MR22379 LLB ENDURO (bzw. MR22379-LLB/C3)
Maße 37x22x9 mm (AD x ID x B - Innen: 22 mm / Durchmesser 37 mm / 9 mm Breit)
HINWEIS: Es gibt ein ähnliches Lager mit abstehendem Innenring und den Abmessungen 22.2 x 37 x 8 / 11.5 mm, dieses finden Sie hier: https://www.kugellager-shop.net/mr22372rs-e-kugellager.html
- Beidseitig gedichtet und wartungsfrei gefettet. 2RS = Kontaktdichtung (LLB=Leichtlaufdichtung)
- Genauigkeitsklasse ISO P6 - ABEC3
- Wälzlagerstahl 100Cr6 (gehärtet)
Einsatzgebiet u.a. als Tretlager bei MTB
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 22379RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR22379-2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 22*37*9 mm.
1. Kugellager Innendurchmesser 22 mm
2. Kugellager Außendurchmesser 37 mm
3. Kugellager Breite 9 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
