MR314357-2RS (Einseitige Wölbdichtung u.a. für MW436230 Marwi Union CB-230 und SRAM PF30)
Rillenkugellager - 31x43.5x7 mm (bzw. 43.5x31x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 314357
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
MR314357
8,00 €
6,72 €
| Menge | Preis je |
|---|---|
| 4 + | 7,50 € 6,30 € |
| 10 + | 7,00 € 5,88 € |
| Artikelnummer | MR314357 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 31 x 43.5 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 31 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 43.5 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,22047 |
| Außendurchmesser (Zoll) | 1,712598 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MR314357-2RS (Einseitige Wölbdichtung u.a. für MW436230 Marwi Union CB-230 und SRAM PF30) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 31 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.992 mm bis max. 31 mm. D = Außendurchmesser: 43.5 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.491 mm bis max. 43.5 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 31x43.5x7 mm / 31x43.5x7mm (Innen x Außen x Breite) bzw. 43.5x31x7 mm / 43.5x31x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.1 cm, Außendurchmesser = 4.35 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MR314357-2RS (Einseitige Wölbdichtung u.a. für MW436230 Marwi Union CB-230 und SRAM PF30) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR314357-2RS (Einseitige Wölbdichtung u.a. für MW436230 Marwi Union CB-230 und SRAM PF30) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 314357 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 314357 EMQ (Elektromotoren Qualität): 3. 314357 Industriequalität / Standard: 4. SS / S / W 314357 Edelstahl rostfrei 5. KER / CE 314357 Keramiklager Si3N4 / ZRO2* 6. FC 314357 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 314357 * (Hinweis: Keramik Kugellager 314357 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 314357 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 314357 haben die maximale Anzahl an Kugeln ( 314357 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 314357VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR314357 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC314357 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR314357-2RS (Einseitige Wölbdichtung u.a. für MW436230 Marwi Union CB-230 und SRAM PF30) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR314357 2RS Kugellager / Innenlager (Patronenlager) für MW436230 Marwi CB-230 und SRAM PF30 Tretlager (Bottom Bracket /Cartridge Bearing) - Maße: 31x43,5x7 mm
Hinweis: Dieses Lager gibt es auch mit 43,0 mm Außendurchmesser (hier 43,5 mm). Bitte messen Sie Ihr altes Lager unbedingt vor dem Kauf nach! Das Lager mit 43,0 mm AD finden Sie hier: https://www.kugellager-shop.net/mr31437-2rs-kugellager-31x43x7mm-43x31x7mm.html

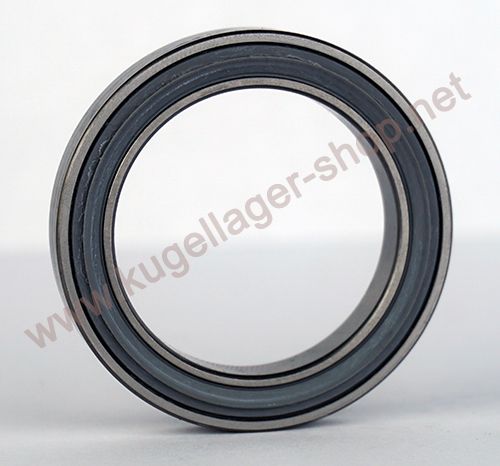

- Beidseitig gedichtet, einseitig ausgewölbte Dichtung (siehe Foto)
- Wartungsfrei gefettet mit Multemp SRL von Kyodo Yushi
- ABEC-3 Präzisionslager mit 18 Stück Präzisionskugeln (3,5 mm) der Klasse G10
- Wälzlagerstahl 100Cr6: Chromlegiert und gehärtet
- Tragzahl dyn. 4,7 kN / Tragzahl statisch 3,6 kN
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager MR314357 wie folgt angegeben: 31*43,5*7 mm
1. Kugellager Innendurchmesser 31 mm
2. Kugellager Außendurchmesser 43,5 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
