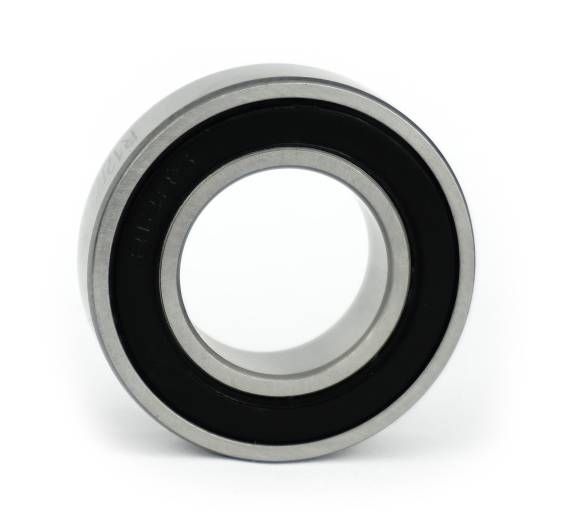

R12/22 2RS / R12-2RS/22
Rillenkugellager - 22x41.2x11.1 mm (bzw. 41.2x22x11.1 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: R12-22
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25689-B
5,90 €
4,96 €
| Menge | Preis je |
|---|---|
| 4 + | 5,60 € 4,71 € |
| 10 + | 5,00 € 4,20 € |
| Artikelnummer | 25689-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Zölliges Kugellager (Inch-Maße) |
| Abmessungen (mm) - Innen x Außen x Breite | 22 x 41.2 x 11.1 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 22 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.2 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 11.1 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,86614 |
| Außendurchmesser (Zoll) | 1,622 |
| Breite (Zoll) | 7/16“ |
Datenblatt zur Type R12/22 2RS / R12-2RS/22 (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 22 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.99 mm bis max. 22 mm. D = Außendurchmesser: 41.2 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.189 mm bis max. 41.2 mm. B = Breite: 11.1 mm (zur Breite = 11.1 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x41.2x11.1 mm / 22x41.2x11.1mm (Innen x Außen x Breite) bzw. 41.2x22x11.1 mm / 41.2x22x11.1mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 4.12 cm , Breite = 1.11 cm. |
Lagerluft und AxialspielDie Type R12/22 2RS / R12-2RS/22 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type R12/22 2RS / R12-2RS/22 entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. R12-22 Automotive Qualität (Marken: SKF/FAG/NSK): 2. R12-22 EMQ (Elektromotoren Qualität): 3. R12-22 Industriequalität / Standard: 4. SS / S / W R12-22 Edelstahl rostfrei 5. KER / CE R12-22 Keramiklager Si3N4 / ZRO2* 6. FC R12-22 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC R12-22 * (Hinweis: Keramik Kugellager R12-22 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C R12-22 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager R12-22 haben die maximale Anzahl an Kugeln ( R12-22 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung R12-22VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRR12-22 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCR12-22 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type R12/22 2RS / R12-2RS/22 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager R12/22-2RS (= R12-2RS/22 mm bzw. R12-22-2RS oder R1222-2RS) - 22x41,2x11,1 mm - Beiseitig gedichetet - Sonderlager der Type: R12 - Kugellager mit 22 mm Innendurchmesser u.a. für American 22mm MID Tretlager (BB)
Abmessungen:
- Kugellager Innendurchmesser: 22 mm
- Kugellager Außendurchmesser: 41,275 mm
- Kugellager Außendurchmesser: 1-5/8" Zoll / Inch
- Kugellager Breite: 11,1 mm
- Kugellager Breite: 7/16" Zoll / Inch
Die Lager werden häufig falsch als 22x41x11 mm bzw. 41x22x11 mm abgelesen.
Technische Parameter:
- Maßpräzision: ABEC-3 / ISO-P6 (Präzisionslager)
- Lagerluft: C0 (Standard)
- Material Dichtung: NBR (Stahlblech-verstärkt)
- Material Ringe, Kugeln, Käfig: 100Cr6
- Kugel Anzahl: 9 Stück (Präzision G10 - hohe Präzision)
- Fett: SHIFT N180 Hochleistungsfett (Mineralölbasis)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
R12/22rs / R12/22 2RSR / R12/22 RSR-
