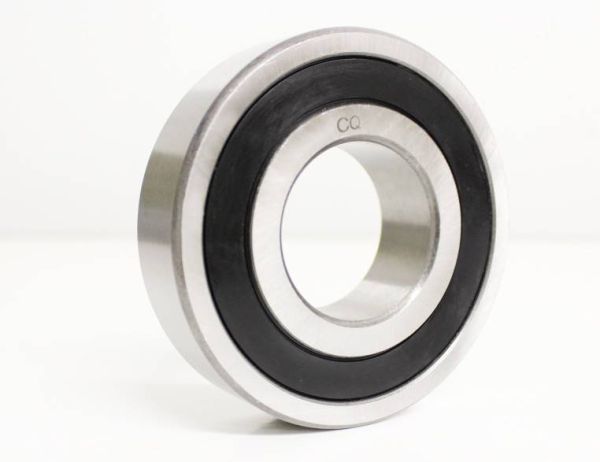

R6 2RS / R6RS (9R-6)

Abmessungen und Toleranzen

d = Innendurchmesser: 9.525 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.517 mm bis max. 9.525 mm.

D = Außendurchmesser: 22.225 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 22.216 mm bis max. 22.225 mm.

B = Breite: 7.14 mm (zur Breite = 7.14 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 9.525x22.225x7.14 mm / 9.525x22.225x7.14mm (Innen x Außen x Breite) bzw. 22.225x9.525x7.14 mm / 22.225x9.525x7.14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9525 cm, Außendurchmesser = 2.2225 cm , Breite = 0.714 cm.

Lagerluft und Axialspiel

Die Type R6 2RS / R6RS (9R-6) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type R6 2RS / R6RS (9R-6) entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. R6 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 2470 N
Statische Tragzahl [radial]: 1120 N

2. R6 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 2099.5 N
Statische Tragzahl [radial]: 1041.6 N

3. R6 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 1976 N
Statische Tragzahl [radial]: 1008 N

4. SS / S / W R6 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1729 N
Statische Tragzahl [radial]: 896 N

5. KER / CE R6 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 1407.9 N
Statische Tragzahl [radial]: 683.2 N

6. FC R6 MAX / VRS **
Dynamische Tragzahl [radial]: 3087.5 N
Statische Tragzahl [radial]: 2016 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC R6
Dynamische Tragzahl [radial]: 1605.5 N
Statische Tragzahl [radial]: 896 N

* (Hinweis: Keramik Kugellager R6 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C R6 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB R6 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYR6 2RS.

** (Hinweis: Vollkugellager R6 haben die maximale Anzahl an Kugeln ( R6 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung R6VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRR6 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCR6 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
