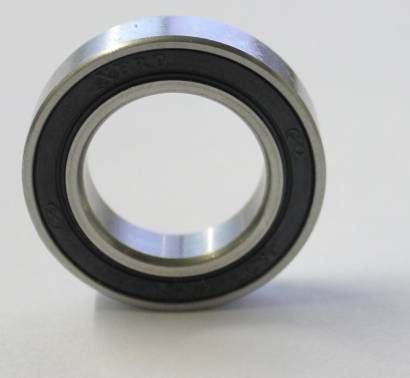

RT-004 /RT004 - MR-18307-2RS (= MR 18307LU / 18307 LLU)
Rillenkugellager - 18x30x7 mm (bzw. 30x18x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: RT004
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25157RZ
5,60 €
4,71 €
| Menge | Preis je |
|---|---|
| 10 + | 5,30 € 4,45 € |
| 50 + | 5,00 € 4,20 € |
| Artikelnummer | 25157RZ |
|---|---|
| Hersteller | CQ |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 18 x 30 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 18 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,70866 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type RT-004 /RT004 - MR-18307-2RS (= MR 18307LU / 18307 LLU) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 18 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 17.993 mm bis max. 18 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 18x30x7 mm / 18x30x7mm (Innen x Außen x Breite) bzw. 30x18x7 mm / 30x18x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.8 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type RT-004 /RT004 - MR-18307-2RS (= MR 18307LU / 18307 LLU) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type RT-004 /RT004 - MR-18307-2RS (= MR 18307LU / 18307 LLU) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. RT004 Automotive Qualität (Marken: SKF/FAG/NSK): 2. RT004 EMQ (Elektromotoren Qualität): 3. RT004 Industriequalität / Standard: 4. SS / S / W RT004 Edelstahl rostfrei 5. KER / CE RT004 Keramiklager Si3N4 / ZRO2* 6. FC RT004 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC RT004 * (Hinweis: Keramik Kugellager RT004 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C RT004 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager RT004 haben die maximale Anzahl an Kugeln ( RT004 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung RT004VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRRT004 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCRT004 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type RT-004 /RT004 - MR-18307-2RS (= MR 18307LU / 18307 LLU) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager RT-004 = MR 18307LU / LLU
- Beidseitig mit LLU Dichtung (in Nut laufende Berühungsdichtung). Wir bieten dieses Lager auch alternativ mit einseitig starker und einseitig schwachter Dichtung an unter: https://www.kugellager-shop.net/18307-lblu-kugellager.html
- Wartungsfrei gefettet (Kyodo Yushi Raremax SuperN)
- Je nach Charge kann die Bezeichnung auf den Dichtungen variieren (z.B. 18307LU / 18307LB)
- Sonderlager mit 18 mm Innendurchmesser
Passend für Fulcrum / DT Swiss / Cube u.a.:
Racing 5 DB MY 2016
Red Power HP MY 2015
Racing Sport DB MY 2015
Red Passion 3 MY 2017
Racing Quattro Carbon DB MY 2016
Red Power MY 2015
Racing Sport DB CX MY 2015
Racing Quattro Carbon Clincher
Maße: 18x30x7 mm / 18*30*7 mm (d x D x B = Innen x Außen x Breite)
- Industrielager mit G-10 Präzisionskugeln, diese weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem, schleifendem Kontakt mit dem Ringen, geringe Rundheit führt so zur Beschädigung und schließlich zum Ausfall des Lagers). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 47,142-6X / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem in der Automotive- und Maschinenbau-Industrie bewährten Hochleistungfett KLUBER ISOFLEX (geeignet für Temperaturen von -50° / +120°C - kurzfristig auch bis 150°C) - für gutes Lasttragevermögen, Wasserbeständigkeit und Korrosionsschutzverhalten. Dieses Fett weist zudem gute Oxidationsstabilität auf, weshalb es eine sehr hohe Haltbarkeit hat (Altersstabilität).
- Gefertigt aus gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.
- Beidseitig mit gering schleifenden NBR Dichtscheiben (SPCC verstärkt) (ähnlich 2RS / 2RSR / 2RS1 / LLU / DDU / LBB). Schreiben Sie uns, falls Sie die Lager nur einseitig gedichetet möchten. Die Breite der Lager beträgt dann weiterhin b = 7 mm. Die Dichtscheiben sind blau:
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des MR18307 LLU / 18307LU abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die RT004 Lager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 18*30*7 mm.
1. Kugellager Innendurchmesser 18 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
