S3005 2RS / SS 3005 2RS TN
Schrägkugellager - 25x47x16 mm (bzw. 47x25x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3005
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
S30052RS
28,00 €
23,53 €
| Menge | Preis je |
|---|---|
| 10 + | 25,00 € 21,01 € |
| Artikelnummer | S30052RS |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 47 x 16 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 2,16535 |
| Breite (Zoll) | 0,74803 |
Datenblatt zur Type S3005 2RS / SS 3005 2RS TN (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x47x16 mm / 25x47x16mm (Innen x Außen x Breite) bzw. 47x25x16 mm / 47x25x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 4.7 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type S3005 2RS / SS 3005 2RS TN hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S3005 2RS / SS 3005 2RS TN entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 3005 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3005 EMQ (Elektromotoren Qualität): 3. 3005 Industriequalität / Standard: 4. SS / S / W 3005 Edelstahl rostfrei 5. KER / CE 3005 Keramiklager Si3N4 / ZRO2* 6. FC 3005 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3005 * (Hinweis: Keramik Kugellager 3005 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3005 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3005 haben die maximale Anzahl an Kugeln ( 3005 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3005VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3005 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3005 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S3005 2RS / SS 3005 2RS TN als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

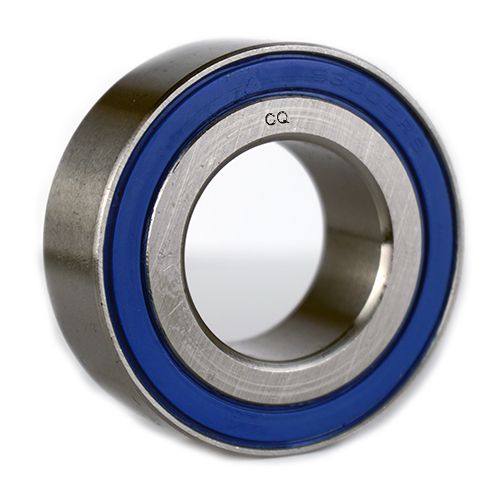

Edelstahl Schrägkugellager S3005RS / SS 3005 2RS
- Zweireihes Schrägkugellager 3005
- Bauart: Wälzlager - Kugellager - Schrägkugellager - Zweireihiges Schrägkugellager
- Beidseitig stark gedichtet und wartungsfrei gefettet
- Da es sich um ein zweireihiges Schrägkugellager handelt, gibt es keine Einbaurichtung. Das Lager S3005RS / SS3005 2RS nimmt axiale und radiale Belastungen in beide Richtungen und kombiniert auf.
- Die Hauptabmessungen des Lagers S3005 entsprechen DIN628-3
- Ausführung: Volledelstahl (Ringe, Kugeln)
- Nylonkäfig
- Schrägkugellager Innendurchmesser 25 mm
- Schrägkugellager Außendurchmesser 47 mm
- Schrägkugellager Breite 16 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
