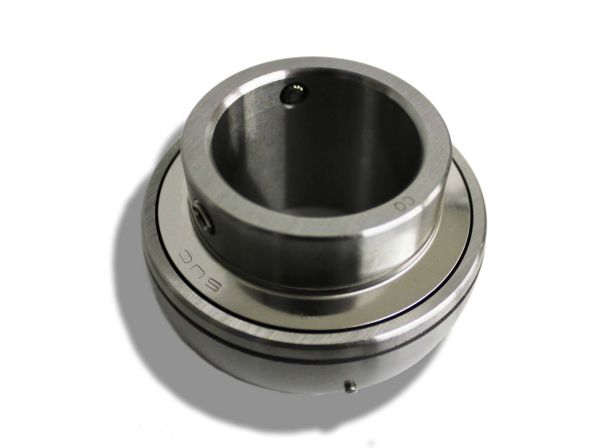

SB204 2RS Spannlager Einsatz (alt. SKF YAT 204 - FAG GAY20 - UB 204 - AS 204)
Spannlager / Y-Lager / Lagereinsatz - 20x47x25 mm (bzw. 47x20x25 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: UC204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27709
5,00 €
4,20 €
| Menge | Preis je |
|---|---|
| 4 + | 4,60 € 3,87 € |
| 10 + | 4,50 € 3,78 € |
| 50 + | 4,40 € 3,70 € |
| 100 + | 4,30 € 3,61 € |
| Artikelnummer | 27709 |
|---|---|
| Bauart | Spannlager / Y-Lager / Lagereinsatz |
| Besonderheit | Balliger Lagereinsatz für Lagerbock |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 47 x 25 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 25 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,984252 |
Datenblatt zur Type SB204 2RS Spannlager Einsatz (alt. SKF YAT 204 - FAG GAY20 - UB 204 - AS 204) (Spannlager / Y-Lager / Lagereinsatz)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 25 mm (zur Breite = 25 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x47x25 mm / 20x47x25mm (Innen x Außen x Breite) bzw. 47x20x25 mm / 47x20x25mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.7 cm , Breite = 2.5 cm. |
Lagerluft und AxialspielDie Type SB204 2RS Spannlager Einsatz (alt. SKF YAT 204 - FAG GAY20 - UB 204 - AS 204) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SB204 2RS Spannlager Einsatz (alt. SKF YAT 204 - FAG GAY20 - UB 204 - AS 204) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. UC204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. UC204 EMQ (Elektromotoren Qualität): 3. UC204 Industriequalität / Standard: 4. SS / S / W UC204 Edelstahl rostfrei 5. KER / CE UC204 Keramiklager Si3N4 / ZRO2* 6. FC UC204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC UC204 * (Hinweis: Keramik Kugellager UC204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C UC204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager UC204 haben die maximale Anzahl an Kugeln ( UC204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung UC204VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRUC204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCUC204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SB204 2RS Spannlager Einsatz (alt. SKF YAT 204 - FAG GAY20 - UB 204 - AS 204) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SB 204 2RS Lagereinsatz alt. YAT 204 / GAY20 / UB 204 / AS 204 Spannlager - 20 mm Bohrung - Nach DIN626-1
- Spannlager Einsatz für Lagerbock mit balligem Außenring und Schmierloch-Bohrung am Außenring nach DIN626-1
- Mit einseitig abstehendem Innenring und beidseitig mit Gummidichtungen (2RS)
- Das Lager hat zwei Befestigungsschrauben (Madenschrauben)
- Das Lager ist wartungsfrei gefettet
- Der Lagereinsatz ist Maßgleich mit SKF YAT 204 und FAG GAY20 und wird u.a. auch als AS204 / AS 204 oder UB204 / UB 204 bezeichnet
- Die Spannlager können u.a. in Flanschlagergehäuse FL204 (Zweiloch-Flansch), F204 (Vierloch-Flansch), P204 (Stehlagergehäuse), sowie die leichtbau Gehäuse PFL204, PFT204, PF204 und PP204 eingesetzt werden.
Abmessungen:
- Lagereinsatz Innendurchmesser 20 mm
- Lagereinsatz Außendurchmesser 47 mm
- Lagereinsatz Breite mit Innenring-Verlängerung: 25 mm bzw. ohne 14 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Lagereinsatz SKF YAT 204 ist maßgleich und auf Anfrage lieferbar.Umschlüsselung FAG / INA:
Spannlager FAG GAY20 ist maßgleich und auf Anfrage lieferbar.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
