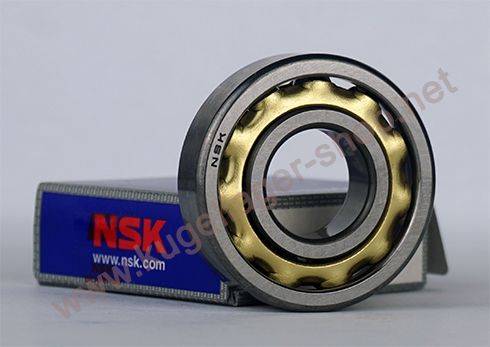

E15 NSK / EN15 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan)
Schulterkugellager - 15x35x8 mm (bzw. 35x15x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: Schulterlager-L
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
E15NSK
12,90 €
10,84 €
| Menge | Preis je |
|---|---|
| 10 + | 11,61 € 9,76 € |
| Artikelnummer | E15NSK |
|---|---|
| Hersteller | NSK |
| EAN | 0029176416026 |
| Zolltarifnummer | 84821090 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 35 x 8 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 35 |
| Außendurchmesser Toleranz | +0.011 / -0 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,590551 |
| Außendurchmesser (Zoll) | 1,37795 |
| Breite (Zoll) | 0,314961 |
Datenblatt zur Type E15 NSK / EN15 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. D = Außendurchmesser: 35 mm ( +0.011 / -0 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 35.011 mm bis max. 35 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x35x8 mm / 15x35x8mm (Innen x Außen x Breite) bzw. 35x15x8 mm / 35x15x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 3.5 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type E15 NSK / EN15 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type E15 NSK / EN15 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. Schulterlager-L Automotive Qualität (Marken: SKF/FAG/NSK): 2. Schulterlager-L EMQ (Elektromotoren Qualität): 3. Schulterlager-L Industriequalität / Standard: 4. SS / S / W Schulterlager-L Edelstahl rostfrei 5. KER / CE Schulterlager-L Keramiklager Si3N4 / ZRO2* 6. FC Schulterlager-L MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC Schulterlager-L * (Hinweis: Keramik Kugellager Schulterlager-L in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C Schulterlager-L Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager Schulterlager-L haben die maximale Anzahl an Kugeln ( Schulterlager-L MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung Schulterlager-LVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSchulterlager-L 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSchulterlager-L 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type E15 NSK / EN15 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schulterlager E15 NSK (Schulterkugellager EN15) nach DIN615 15x35x8 mm mit Messingkäfig und 11 Kugeln
- Marke: NSK (Made In Japan) / EAN: 0029176416026/ Zolltarifnummer: 84821090
- Bauart: Wälzlager - Kugellager - Schulterkugellager
- Dynamische Tragzahl 5.8 kN (591 kgf) / Statische Tragzahl 1.15 kN (118 kgf) / Grenzdrehzahl bei Ölschmierung 22.100 rpm (Fettschmierung: 19.100 rpm) / Gewicht ca. 34 g
- E15 Lager mit 11 Kugeln
- Abmessung Innen x Außen x Breite: 15x35x8 mm
- Abmessung Außen x Innen x Breite: 35x15x8 mm
- Radiales Lagerspiel von 30-60 um, Maßtoleranzen im Plusbereich (Außendurchmesser -0 / + 11 um)
- Hinweis: Diese Lager werden von anderen Herstellern oder Händlern ggf. auch bezeichnet als EN15 / A15 / M15 / FB15 / ND15 / T15 / N15 / E15.YP. Die NSK Bezeichnung ist E15. Je nach Hersteller hat die maßgleiche Ausführung EN15 ggf. Toleranzen im Minusbereich und ein Lagerspiel von 10-50 um. Sollten Sie entsprechend das Lager EN15 benötigen, prüfen Sie bitte genau, ob Sie im Einbauraum Maßtoleranzen im Minus- oder Plusbereich benötigen.
- Automotive Qualität von NSK für höchste Ansprüche und geeignet für sicherheitsrelevante Anwendungen z.B. im KFZ Bereich wie Motoren, Lichtmaschinen, Magnetzünder und Dynamos usw.
- E15 Lager werden unter anderem als Lager für Kurbelwelle verwendet. Sie werden u.a. als Kurbelwellenlager gegenüberliegend verbaut (je ein Paar). Schulterlager (oder: Schulterkugellager) werden auf Englisch "Magneto Bearings" genannt, viele Händler bezeichnen die Lager auch als Schrägkugellager E15 oder einfach nur E15 Kugellager. Schulterkugellager sind nicht-selbsthaltende, dreiteilige Lager (Außenring, Innenring, Kugeln im Messingkäfig) und können zerlegt werden. Entsprechend können die Einzelteile getrennt eingebaut werden.
- Die Schulterlager E15 sind offen (ohne Abdeckung/Dichtung) und ungefettet
- E15 Kugellager sind u.a. Kurbelwellenlager für Sachs 50 Motor (je 2 St. werden benötigt) und ist bei Kärcher als Ersatzteil unter der Teilenummer 6.401-409.0 gelistet.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Kugellager E15 abweichen)
Messen Sie das Schulterlager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die EN15 Kugellager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*35*8 mm.
1. Schulterlager Innendurchmesser 15 mm
2. Schulterlager Außendurchmesser 35 mm
3. Schulterlager Breite 8 mm (Tiefe)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
E15 SKF Schulterlager (Früher auch in der Bezeichnung E15 RIV). auf Anfrage erhältlich.Umschlüsselung FAG / INA:
E15 FAG mit Nachsetzzeichen Y = Käfig aus Messing (E15.YP bzw. E15YP FAG) - Auf Anfrage erhätlich.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
E15Y Steyr, wobei das Y auch für einen Messingkäfig wie in diesem Angebot steht.-
