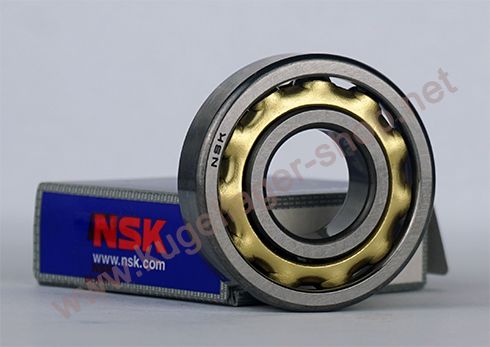

E16 NSK / EN16 (Schulterkugellager 10 Kugeln mit Messingkäfig - Made in Japan)
Schulterkugellager - 16x38x10 mm (bzw. 38x16x10 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: Schulterlager-L
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
E16NSK
15,20 €
12,77 €
| Menge | Preis je |
|---|---|
| 10 + | 13,68 € 11,50 € |
| Artikelnummer | E16NSK |
|---|---|
| Hersteller | NSK |
| EAN | k.A. |
| Zolltarifnummer | 84821090 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 16 x 38 x 10 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 16 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 38 |
| Außendurchmesser Toleranz | +0.011 / -0 mm |
| Breite (mm) | 10 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,629921 |
| Außendurchmesser (Zoll) | 1,49606 |
| Breite (Zoll) | 0,393701 |
Datenblatt zur Type E16 NSK / EN16 (Schulterkugellager 10 Kugeln mit Messingkäfig - Made in Japan) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 16 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 15.992 mm bis max. 16 mm. D = Außendurchmesser: 38 mm ( +0.011 / -0 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 38.011 mm bis max. 38 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 16x38x10 mm / 16x38x10mm (Innen x Außen x Breite) bzw. 38x16x10 mm / 38x16x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.6 cm, Außendurchmesser = 3.8 cm , Breite = 1 cm. |
Lagerluft und AxialspielDie Type E16 NSK / EN16 (Schulterkugellager 10 Kugeln mit Messingkäfig - Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type E16 NSK / EN16 (Schulterkugellager 10 Kugeln mit Messingkäfig - Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. Schulterlager-L Automotive Qualität (Marken: SKF/FAG/NSK): 2. Schulterlager-L EMQ (Elektromotoren Qualität): 3. Schulterlager-L Industriequalität / Standard: 4. SS / S / W Schulterlager-L Edelstahl rostfrei 5. KER / CE Schulterlager-L Keramiklager Si3N4 / ZRO2* 6. FC Schulterlager-L MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC Schulterlager-L * (Hinweis: Keramik Kugellager Schulterlager-L in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C Schulterlager-L Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager Schulterlager-L haben die maximale Anzahl an Kugeln ( Schulterlager-L MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung Schulterlager-LVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSchulterlager-L 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSchulterlager-L 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type E16 NSK / EN16 (Schulterkugellager 10 Kugeln mit Messingkäfig - Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schulterlager E16 NSK (Schulterkugellager EN16) nach DIN615 16x38x10 mm mit Messingkäfig und 10 Kugeln
- Marke: NSK (Made In Japan) / Zolltarifnummer: 84821090
- Bauart: Wälzlager - Kugellager - Schulterkugellager
- Dynamische Tragzahl 6900 N (705 kgf) / Statische Tragzahl 1380 N (141 kgf) / Grenzdrehzahl bei Ölschmierung 22.000 rpm (Fettschmierung: 17.000 rpm) / Gewicht ca. 49 g
- E16 Lager mit 10 Kugeln
- Abmessung Innen x Außen x Breite: 16x38x10 mm
- Abmessung Außen x Innen x Breite: 38x16x10 mm
- Radiales Lagerspiel von 30-60 um, Maßtoleranzen im Plusbereich (Außendurchmesser -0 / + 11 um)
- Hinweis: Diese Lager werden von anderen Herstellern oder Händlern ggf. auch bezeichnet als EN16 / A16 / M16 / FB16 / ND16 / T16 / N16 / E16.YP. Die NSK Bezeichnung ist E16. Je nach Hersteller hat die maßgleiche Ausführung EN16 ggf. Toleranzen im Minusbereich und ein Lagerspiel von 10-50 um. Sollten Sie entsprechend das Lager EN16 benötigen, prüfen Sie bitte genau, ob Sie im Einbauraum Maßtoleranzen im Minus- oder Plusbereich benötigen.
- Automotive Qualität von NSK für höchste Ansprüche und geeignet für sicherheitsrelevante Anwendungen z.B. im KFZ Bereich wie Motoren, Lichtmaschinen, Magnetzünder und Dynamos usw.
- E16 Lager werden unter anderem als Lager für Kurbelwelle verwendet. Sie werden u.a. als Kurbelwellenlager gegenüberliegend verbaut (je ein Paar). Schulterlager (oder: Schulterkugellager) werden auf Englisch "Magneto Bearings" genannt, viele Händler bezeichnen die Lager auch als Schrägkugellager E16 oder einfach nur E16 Kugellager. Schulterkugellager sind nicht-selbsthaltende, dreiteilige Lager (Außenring, Innenring, Kugeln im Messingkäfig) und können zerlegt werden. Entsprechend können die Einzelteile getrennt eingebaut werden.
- Die Schulterlager E16 sind offen (ohne Abdeckung/Dichtung) und ungefettet
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Kugellager E16 abweichen)
Messen Sie das Schulterlager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die EN16 Kugellager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 16*38*10 mm.
1. Schulterlager Innendurchmesser 16 mm
2. Schulterlager Außendurchmesser 38 mm
3. Schulterlager Breite 10 mm (Tiefe)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
E16 SKF Schulterlager (Früher auch in der Bezeichnung E16 RIV). Auf Anfrage erhältlich.Umschlüsselung FAG / INA:
E16 FAG mit Nachsetzzeichen Y = Käfig aus Messing (E16.YP bzw. E16YP FAG) - Auf Anfrage erhätlich.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
E16Y Steyr, wobei das Y auch für einen Messingkäfig wie in diesem Angebot steht.-
