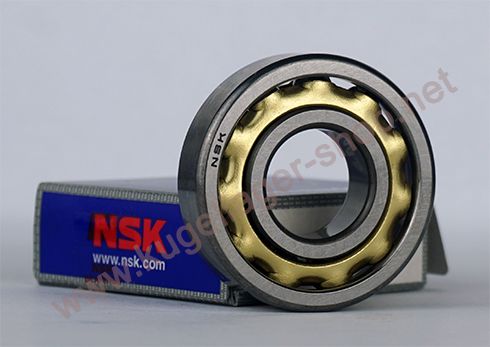

E17 NSK / EN17 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan)
Schulterkugellager - 17x44x11 mm (bzw. 44x17x11 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: Schulterlager-L
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
E17NSK
14,90 €
12,52 €
| Menge | Preis je |
|---|---|
| 10 + | 13,41 € 11,27 € |
| Artikelnummer | E17NSK |
|---|---|
| Hersteller | NSK |
| EAN | k.A. |
| Zolltarifnummer | 84821090 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 44 x 11 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 44 |
| Außendurchmesser Toleranz | +0.011 / -0 mm |
| Breite (mm) | 11 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,669291 |
| Außendurchmesser (Zoll) | 1,73228 |
| Breite (Zoll) | 0,433071 |
Datenblatt zur Type E17 NSK / EN17 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 44 mm ( +0.011 / -0 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 44.011 mm bis max. 44 mm. B = Breite: 11 mm (zur Breite = 11 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x44x11 mm / 17x44x11mm (Innen x Außen x Breite) bzw. 44x17x11 mm / 44x17x11mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4.4 cm , Breite = 1.1 cm. |
Lagerluft und AxialspielDie Type E17 NSK / EN17 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type E17 NSK / EN17 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. Schulterlager-L Automotive Qualität (Marken: SKF/FAG/NSK): 2. Schulterlager-L EMQ (Elektromotoren Qualität): 3. Schulterlager-L Industriequalität / Standard: 4. SS / S / W Schulterlager-L Edelstahl rostfrei 5. KER / CE Schulterlager-L Keramiklager Si3N4 / ZRO2* 6. FC Schulterlager-L MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC Schulterlager-L * (Hinweis: Keramik Kugellager Schulterlager-L in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C Schulterlager-L Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager Schulterlager-L haben die maximale Anzahl an Kugeln ( Schulterlager-L MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung Schulterlager-LVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSchulterlager-L 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSchulterlager-L 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type E17 NSK / EN17 (Schulterkugellager 11 Kugeln mit Messingkäfig - Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Schulterlager E17 NSK (Schulterkugellager EN17) nach DIN615 17x44x11 mm mit Messingkäfig und 11 Kugeln
- Marke: NSK (Made In Japan) / Zolltarifnummer: 84821090
- Bauart: Wälzlager - Kugellager - Schulterkugellager
- Dynamische Tragzahl 7350 N (750 kgf) / Statische Tragzahl 1500 N (153 kgf) / Grenzdrehzahl bei Ölschmierung 19.000 rpm (Fettschmierung: 16.000 rpm) / Gewicht ca. 80 g
- E17 Lager mit 11 Kugeln
- Abmessung Innen x Außen x Breite: 17x44x11 mm
- Abmessung Außen x Innen x Breite: 44x17x11 mm
- Radiales Lagerspiel von 30-60 um, Maßtoleranzen im Plusbereich (Außendurchmesser -0 / + 11 um)
- Hinweis: Diese Lager werden von anderen Herstellern oder Händlern ggf. auch bezeichnet als EN17 / A17 / M17 / FB17 / ND17 / T17 / N17 / E17.YP. Die NSK Bezeichnung ist E17. Je nach Hersteller hat die maßgleiche Ausführung EN17 ggf. Toleranzen im Minusbereich und ein Lagerspiel von 10-50 um. Sollten Sie entsprechend das Lager EN17 benötigen, prüfen Sie bitte genau, ob Sie im Einbauraum Maßtoleranzen im Minus- oder Plusbereich benötigen.
- Automotive Qualität von NSK für höchste Ansprüche und geeignet für sicherheitsrelevante Anwendungen z.B. im KFZ Bereich wie Motoren, Lichtmaschinen, Magnetzünder und Dynamos usw.
- E17 Lager werden unter anderem als Lager für Kurbelwelle verwendet. Sie werden u.a. als Kurbelwellenlager gegenüberliegend verbaut (je ein Paar). Schulterlager (oder: Schulterkugellager) werden auf Englisch "Magneto Bearings" genannt, viele Händler bezeichnen die Lager auch als Schrägkugellager E17 oder einfach nur E17 Kugellager. Schulterkugellager sind nicht-selbsthaltende, dreiteilige Lager (Außenring, Innenring, Kugeln im Messingkäfig) und können zerlegt werden. Entsprechend können die Einzelteile getrennt eingebaut werden.
- Die Schulterlager E17 sind offen (ohne Abdeckung/Dichtung) und ungefettet
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Kugellager E17 abweichen)
Messen Sie das Schulterlager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die EN17 Kugellager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*44*11 mm.
1. Schulterlager Innendurchmesser 17 mm
2. Schulterlager Außendurchmesser 44 mm
3. Schulterlager Breite 11 mm (Tiefe)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
E17 SKF Schulterlager (Früher auch in der Bezeichnung E17 RIV). Auf Anfrage erhältlich.Umschlüsselung FAG / INA:
E17 FAG mit Nachsetzzeichen Y = Käfig aus Messing (E17.YP bzw. E17YP FAG) - Auf Anfrage erhätlich.Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
E17Y Steyr (Y=Messingkäfig, bei anderen Herstellern auch "M")-
