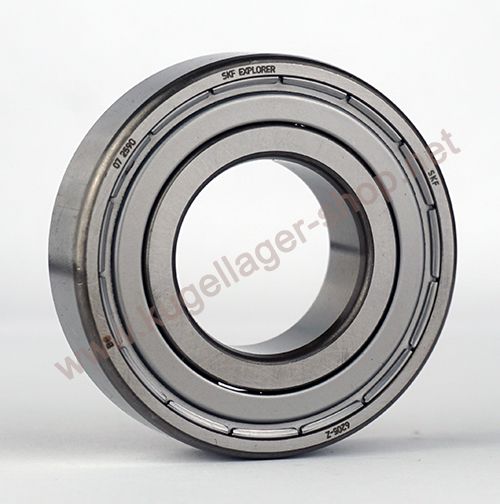

609-2Z SKF (Made in Italy - ZZ = Metallabdeckungen - Neue Generation SKF Explorer)
Rillenkugellager - 9x24x7 mm (bzw. 24x9x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 609
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28896
3,10 €
2,61 €
| Menge | Preis je |
|---|---|
| 10 + | 2,79 € 2,34 € |
| Artikelnummer | 28896 |
|---|---|
| Hersteller | SKF |
| Bauart | Rillenkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 9 x 24 x 7 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 9 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,35433 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type 609-2Z SKF (Made in Italy - ZZ = Metallabdeckungen - Neue Generation SKF Explorer) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 9 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 8.993 mm bis max. 9 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 9x24x7 mm / 9x24x7mm (Innen x Außen x Breite) bzw. 24x9x7 mm / 24x9x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9 cm, Außendurchmesser = 2.4 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type 609-2Z SKF (Made in Italy - ZZ = Metallabdeckungen - Neue Generation SKF Explorer) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 609-2Z SKF (Made in Italy - ZZ = Metallabdeckungen - Neue Generation SKF Explorer) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. 609 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 609 EMQ (Elektromotoren Qualität): 3. 609 Industriequalität / Standard: 4. SS / S / W 609 Edelstahl rostfrei 5. KER / CE 609 Keramiklager Si3N4 / ZRO2* 6. FC 609 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 609 * (Hinweis: Keramik Kugellager 609 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 609 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 609 haben die maximale Anzahl an Kugeln ( 609 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 609VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR609 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC609 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 609-2Z SKF (Made in Italy - ZZ = Metallabdeckungen - Neue Generation SKF Explorer) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SKF 609 2Z Rillenkugellager 24x9x7 mm (= 609ZZ SKF)
- Marke: SKF (Made in Italy) - Neue Generation SKF Explorer
- Automotive Qualität für höchste Ansprüche
- Beidseitige Stahblech-Abdeckungen / Normale Lagerluft C0 / J = Stahlkäfig / Wartungsfrei gefettet
- Grenzdrehzahl Fettschmierung 34.000 rpm
- Tragzahl dyn. 3.9 kN / stat. 1.66 kN
Abmessungen:
- SKF Kugellager Innendurchmesser 9 mm
- SKF Kugellager Außendurchmesser 24 mm
- SKF Kugellager Breite 7 mm
- Gesamtangabe Abmessung: 9x24x7 mm (ID x AD x B) bzw. 24x9x7 mm (AD x ID x B)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
FAG Rillenkugellager 609-2Z-HLN oder 609-2Z-HLCUmschlüsselung NSK:
609 ZZ MC3E NSK (E=Elektro-Motor-Qualität,MC3 entspricht normaler Lagerluft C0 bei SKF)Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
609Z / 609ZZ / 609-Z / 609 2Z-
