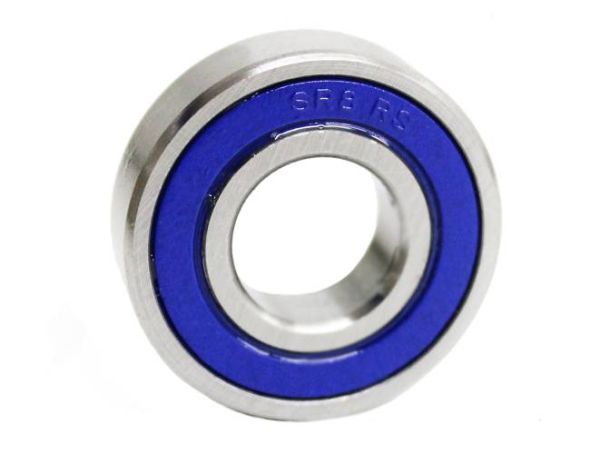

SR6 2RS / SR6RS ( D/W R6 )
Rillenkugellager - 9.525x22.225x7.14 mm (bzw. 22.225x9.525x7.14 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: R6
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24244
3,55 €
2,98 €
| Menge | Preis je |
|---|---|
| 4 + | 3,25 € 2,73 € |
| 10 + | 3,00 € 2,52 € |
| 50 + | 2,84 € 2,39 € |
| 100 + | 2,50 € 2,10 € |
| Artikelnummer | 24244 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 9.525 x 22.225 x 7.14 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 9.525 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 22.225 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7.14 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 3/8“ |
| Außendurchmesser (Zoll) | "7/8""" |
| Breite (Zoll) | 0,28 |
Datenblatt zur Type SR6 2RS / SR6RS ( D/W R6 ) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 9.525 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.517 mm bis max. 9.525 mm. D = Außendurchmesser: 22.225 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 22.216 mm bis max. 22.225 mm. B = Breite: 7.14 mm (zur Breite = 7.14 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 9.525x22.225x7.14 mm / 9.525x22.225x7.14mm (Innen x Außen x Breite) bzw. 22.225x9.525x7.14 mm / 22.225x9.525x7.14mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9525 cm, Außendurchmesser = 2.2225 cm , Breite = 0.714 cm. |
Lagerluft und AxialspielDie Type SR6 2RS / SR6RS ( D/W R6 ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SR6 2RS / SR6RS ( D/W R6 ) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. R6 Automotive Qualität (Marken: SKF/FAG/NSK): 2. R6 EMQ (Elektromotoren Qualität): 3. R6 Industriequalität / Standard: 4. SS / S / W R6 Edelstahl rostfrei 5. KER / CE R6 Keramiklager Si3N4 / ZRO2* 6. FC R6 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC R6 * (Hinweis: Keramik Kugellager R6 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C R6 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager R6 haben die maximale Anzahl an Kugeln ( R6 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung R6VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRR6 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCR6 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SR6 2RS / SR6RS ( D/W R6 ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager SR6-2RS (SR6RS) - 9,525x22,225x7,14 mm - Beiseitig gedichetet
Abmessungen:
- Kugellager Innendurchmesser: 9,5 - 9,525 mm
- Kugellager Innendurchmesser: 0.375" Zoll / Inch
- Kugellager Außendurchmesser: 22,2 - 22,225 mm
- Kugellager Außendurchmesser: 0.875" Zoll / Inch
- Kugellager Breite: 7,1 - 7,14 mm
- Kugellager Breite: 0.2812" Zoll / Inch
Technische Parameter:
- Maßpräzision: ABEC-1 / ISO-P0
- Lagerluft: C0 (Standard)
- Dynamische Tragzahl (Cr): 750 lbs
- Statische Tragzahl (Cor): 300 lbs
- Material Dichtung: NBR (Stahlblech-verstärkt)
- Material Ringe, Kugeln, Käfig: 100Cr6
- Kugel Anzahl: 7 Kugeln
- Gewicht: ca. 11,7 g
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
SR6rs / SR6 2RSR / SR6 RSR-
