SS-C 15267 2RS NY

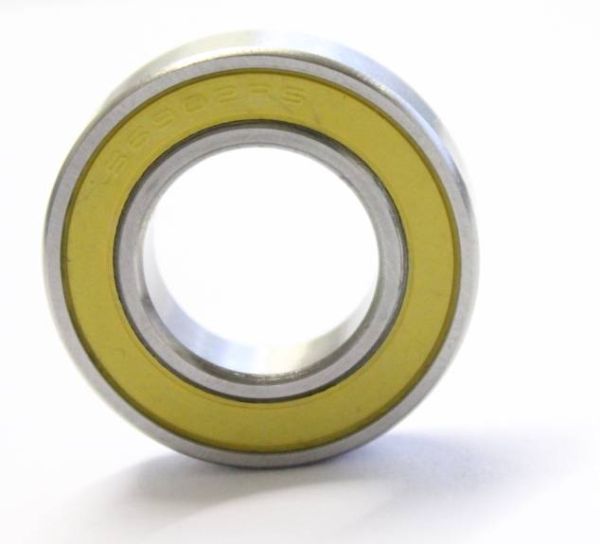

Rillenkugellager - 15x26x7 mm (bzw. 26x15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 15267
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25502
19,90 €
16,72 €
| Menge | Preis je |
|---|---|
| 10 + | 16,50 € 13,87 € |
| Artikelnummer | 25502 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager (Edelstahl-Ringe / Keramikkugeln) |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 26 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type SS-C 15267 2RS NY (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x26x7 mm / 15x26x7mm (Innen x Außen x Breite) bzw. 26x15x7 mm / 26x15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.6 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type SS-C 15267 2RS NY hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS-C 15267 2RS NY entspricht nachfolgend der Nr. 7 Tragzahlen in der Ausführung: 1. 15267 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 15267 EMQ (Elektromotoren Qualität): 3. 15267 Industriequalität / Standard: 4. SS / S / W 15267 Edelstahl rostfrei 5. KER / CE 15267 Keramiklager Si3N4 / ZRO2* 6. FC 15267 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 15267 * (Hinweis: Keramik Kugellager 15267 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 15267 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 15267 haben die maximale Anzahl an Kugeln ( 15267 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 15267VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR15267 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC15267 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS-C 15267 2RS NY als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS-C 15267 2RS (Keramikkugeln +Edelstahl Ringe) Kugellager mit Präzisionskugeln aus Silizium-Nitrid Si3N4 und extra starkem Nylon-Käfig / Präzision ABEC 3 / gefettet mit KYODO YUSHI MULTEMP PS2
HINWEIS: Diese Lager sind nicht geeignet für Downhill oder MTB Naben mit starker Stoßlast oder Naben mit schlechter Vordichtung (Keine Wellendichtringe oder keine bzw. schlechte Schmutzkappe)
Material: Ringe aus Edelstahl rostfrei (SS - Stainless Steel) der Güteklasse AISI 440C. Dieser Edelstahl ist sehr hart und trotzdem sehr korrosionsbeständig / Hochpräzisionskugeln aus Si3N4 Silizium-Nitrid (Keramik) / Massiver Nylon-Fensterkäfig für hohe Belastungen und Stoßfestigkeit.
HINWEIS: Wir bieten dieses Lager auch in der Ausführung normaler Stahl an: https://www.kugellager-shop.net/mr-15267-2rs-kugellager.html
HINWEIS: Wir bieten dieses Lager auch in der Ausführung normaler Stahl mit extra starken Dichtungen und verdicktem Innenring an: https://www.kugellager-shop.net/15267-llu-2rs-26x15x7.html
Das Lager ist eine Alternative zu z.B. Enduro Zero Ceramic 15267 und Ceramicspeed und unter anderem geeignet für Extralite, Easton, Bontrager, Tune, Lightweight, Goldtec, Stans, Hope, FSA, Specialized, Zipp und DT Swiss.
Maße: 15x26x7 mm
Innendurchmesser: 15 mm - Außendurchmesser: 26 mm - Breite: 7 mm
Erklärung der Vor- und Nachsetzzeichen:
- SS: Stainless Steel
- C: Keramik
- 2RS: beidseitig Gummi-Dichtscheiben
- NY: Nylon-Fensterkäfig
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS-C15267 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für SS-C 15267RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15*26*7 mm.
1. Kugellager Innendurchmesser 15 mm
2. Kugellager Außendurchmesser 26 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
15267 2RS1 / 15267RS1Umschlüsselung FAG / INA:
15267 2RSR / 15267 RSRUmschlüsselung NSK:
15267 DDU / 15267DUUmschlüsselung NTN:
15267 LLU / 15267LUUmschlüsselung SNR / EZO / NKE:
15267 EE / 15267ESonstige alternative Bezeichnungen:
SS 15267-C 2RS / S15267-C 2RS / SC15267 2RS / S15267RS C / 15267RS-C-SS / SS 15267 2RS/C / HCB 15267-2RS / SS CB 15267 (CB für "Ceramic Ball") / bei Chromstahllagern: C15267 oder bei Vollkeramik-Lagern: CE15267-
