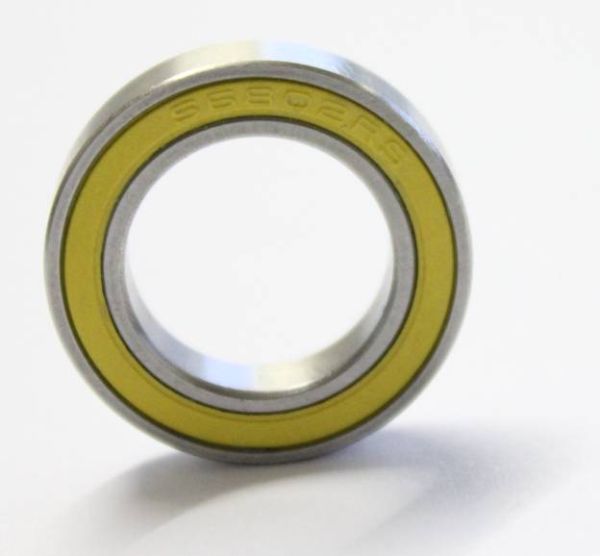

SS-C 61803 2RS NY (V-Dichtung - ABEC3)
Rillenkugellager - 17x26x5 mm (bzw. 26x17x5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61803
Lieferbar in 10-14 Werktagen
Lieferzeit* (Werktage): 1-4
Nicht auf Lager
Artikelnummer
24960
| Menge | Preis je |
|---|---|
| 10 + | 18,00 € 15,13 € |
| Artikelnummer | 24960 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager (Edelstahl-Ringe / Keramikkugeln) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 26 x 5 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,66929 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,19685 |
Datenblatt zur Type SS-C 61803 2RS NY (V-Dichtung - ABEC3) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 5 mm (zur Breite = 5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x26x5 mm / 17x26x5mm (Innen x Außen x Breite) bzw. 26x17x5 mm / 26x17x5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 2.6 cm , Breite = 0.5 cm. |
Lagerluft und AxialspielDie Type SS-C 61803 2RS NY (V-Dichtung - ABEC3) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS-C 61803 2RS NY (V-Dichtung - ABEC3) entspricht nachfolgend der Nr. 7 Tragzahlen in der Ausführung: 1. 61803 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61803 EMQ (Elektromotoren Qualität): 3. 61803 Industriequalität / Standard: 4. SS / S / W 61803 Edelstahl rostfrei 5. KER / CE 61803 Keramiklager Si3N4 / ZRO2* 6. FC 61803 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61803 * (Hinweis: Keramik Kugellager 61803 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61803 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61803 haben die maximale Anzahl an Kugeln ( 61803 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61803VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61803 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61803 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS-C 61803 2RS NY (V-Dichtung - ABEC3) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS-C 61803 2RS Keramik+Edelstahl Kugellager mit Präzisionskugeln aus Silizium-Nitrid Si3N4 und extra starkem Nylon-Käfig / Präzision ABEC 3 / gefettet mit KYODO YUSHI MULTEMP PS2
HINWEIS: Diese Lager sind nicht geeignet für Downhill oder MTB Naben mit starker Stoßlast oder Naben mit schlechter Vordichtung (Keine Wellendichtringe oder keine bzw. schlechte Schmutzkappe)
Material: Ringe aus Edelstahl rostfrei (SS - Stainless Steel) der Güteklasse AISI 440C. Dieser Edelstahl ist sehr hart und trotzdem sehr korrosionsbeständig / Hochpräzisionskugeln aus Si3N4 Silizium-Nitrid (Keramik) / Massiver Nylon-Fensterkäfig für hohe Belastungen und Stoßfestigkeit.
Das Lager ist eine Alternative zu z.B. Enduro Zero Ceramic 61803 und Ceramicspeed und unter anderem geeignet für Extralite, Easton, Bontrager, Tune, Lightweight, Goldtec, Stans, Hope, FSA, Specialized, Zipp und DT Swiss.
Bitte beachten Sie: ABEC 3 ist für Edelstahllager ein sehr hoher Präzisionsstandard . ABEC gibt bestimmte Toleranzklassen für die Maßgenauigkeit der Lager vor.
Maße: 17x26x5 mm
Innendurchmesser: 17 mm - Außendurchmesser: 26 mm - Breite: 5 mm
Erklärung der Vor- und Nachsetzzeichen:
- SS: Stainless Steel
- C: Keramik
- 2RS: beidseitig Gummi-Dichtscheiben
- NY: Nylon-Fensterkäfig
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS-C61803 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für SS-C 61803RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*26*5 mm.
1. Kugellager Innendurchmesser 17 mm
2. Kugellager Außendurchmesser 26 mm
3. Kugellager Breite 5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61803 2RS1 / 61803RS1Umschlüsselung FAG / INA:
61803 2RSR / 61803 RSRUmschlüsselung NSK:
61803 DDU / 61803DUUmschlüsselung NTN:
61803 LLU / 61803LUUmschlüsselung SNR / EZO / NKE:
61803 EE / 61803ESonstige alternative Bezeichnungen:
SS 61803-C 2RS / S61803-C 2RS / SC61803 2RS / S61803RS C / 61803RS-C-SS / SS 61803 2RS/C / HCB 61803-2RS / SS CB 61803 (CB für "Ceramic Ball") / bei Chromstahllagern: C61803 oder bei Vollkeramik-Lagern: CE61803-
