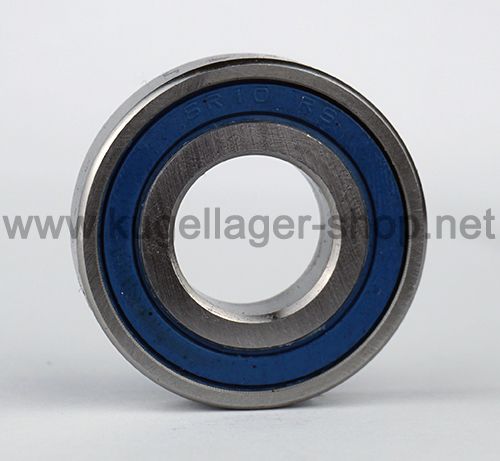

SS R10 2RS (SR10RS – Inch / Zölliges Edelstahl Kugellager)
Rillenkugellager - 15.875x34.925x8.731 mm (bzw. 34.925x15.875x8.731 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: R10
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SR10RS
8,50 €
7,14 €
| Menge | Preis je |
|---|---|
| 4 + | 7,60 € 6,39 € |
| 10 + | 7,40 € 6,22 € |
| 50 + | 6,30 € 5,29 € |
| Artikelnummer | SR10RS |
|---|---|
| Hersteller | CQ |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 15.875 x 34.925 x 8.733 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15.875 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 34.925 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8.731 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 5/8 |
| Außendurchmesser (Zoll) | 1-3/8 |
| Breite (Zoll) | 11/32 |
Datenblatt zur Type SS R10 2RS (SR10RS – Inch / Zölliges Edelstahl Kugellager) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15.875 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 15.867 mm bis max. 15.875 mm. D = Außendurchmesser: 34.925 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.914 mm bis max. 34.925 mm. B = Breite: 8.731 mm (zur Breite = 8.731 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15.875x34.925x8.731 mm / 15.875x34.925x8.731mm (Innen x Außen x Breite) bzw. 34.925x15.875x8.731 mm / 34.925x15.875x8.731mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5875 cm, Außendurchmesser = 3.4925 cm , Breite = 0.8731 cm. |
Lagerluft und AxialspielDie Type SS R10 2RS (SR10RS – Inch / Zölliges Edelstahl Kugellager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS R10 2RS (SR10RS – Inch / Zölliges Edelstahl Kugellager) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. R10 Automotive Qualität (Marken: SKF/FAG/NSK): 2. R10 EMQ (Elektromotoren Qualität): 3. R10 Industriequalität / Standard: 4. SS / S / W R10 Edelstahl rostfrei 5. KER / CE R10 Keramiklager Si3N4 / ZRO2* 6. FC R10 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC R10 * (Hinweis: Keramik Kugellager R10 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C R10 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager R10 haben die maximale Anzahl an Kugeln ( R10 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung R10VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRR10 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCR10 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS R10 2RS (SR10RS – Inch / Zölliges Edelstahl Kugellager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS R10 2RS / SR10 2RS (SR10RS) - 5/8" Edelstahl Kugellager zöllig - 15.87 x 34.92 x 8.73 mm (ID x AD x B)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges, zölliges Rillenkugellager mit Zoll / Inch Abmessung
- Die Lager Zollmaße sind 5/8 x 1-3/8 x 11/32" Inch bzw. 0.625 x 1.375 x 0.3438" Zoll. Diese werden häufig falsch gemessen als 16x35x9 mm (bzw. 35x16x9 mm) bzw. 15,8x35x9 mm usw. Das tatsächliche, metrische Maß ist 15.875 x 34.925 x 8.733 mm.
- Voll-Edelstahl-Kugellager: Ringe, Kugeln, Käfig und Dichtungsverstärkung aus Edelstahl rostfrei (AISI420)
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 15.87x34.92x8.73 mm
- Abmessung Außen x Innen x Breite: 34.92x15.87x8.73 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager SR10RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den nachfolgenden Schritten. Bitte beachten Sie, dass Kugellager mit zölligen Abmessungen krumme Werte haben und Nachkommastellen relevant sind. Bitte achten Sie deshalb genau auf diese Abmessungen. Danach wird das Maß der SS R10 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 15.87*34.92*8.73 mm.
Edelstahl Rillenkugellager Innendurchmesser 15.875 mm (5/8" Inch-Zoll)
Edelstahl Rillenkugellager Aussendurchmesser 34.925 mm (1-3/8" Inch-Zoll)
Edelstahl Rillenkugellager Breite 8.733 mm (11/32" Inch-Zoll)
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager SR10 2RS also 34.92*15.87*8.73 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
