SS UCP 204 MASSIV Ausführung (SY-20TF / P56204 / RASEY20)
Stehlager und Flanschlager - 20x130x68 mm (bzw. 130x20x68 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: UCP204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25289-23923
27,00 €
22,69 €
| Menge | Preis je |
|---|---|
| 8 + | 26,60 € 22,35 € |
| 10 + | 25,00 € 21,01 € |
| Artikelnummer | 25289-23923 |
|---|---|
| Bauart | Stehlager und Flanschlager |
| Besonderheit | Edelstahl Stehlager, rostfrei |
| Abmessungen (mm) - Innen x Außen x Breite | 127 x 65 x 37 |
| Abdeckung | Gummidichtung innen / Edelstahlschild außen |
| Ringe Material | Gehäuse DIN X5CrNi18-10 / AISI 304 / W.Nr. 1.4301 - Lagereinsatz: DIN X105CrMo17 / AISI 440C / W.Nr. 1.4125 |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 130 |
| Außendurchmesser Toleranz | +0 / -0.018 mm |
| Breite (mm) | 68 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Lagerbock nein (v2A), Lagereinsatz Ja (ferritischer rostfreier Edelstahl AISI420) |
| Innendurchmesser (Zoll) | 0,787402 |
| Außendurchmesser (Zoll) | 5 |
| Breite (Zoll) | 1,45669 |
Datenblatt zur Type SS UCP 204 MASSIV Ausführung (SY-20TF / P56204 / RASEY20) (Stehlager und Flanschlager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 130 mm ( +0 / -0.018 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 129.982 mm bis max. 130 mm. B = Breite: 68 mm (zur Breite = 68 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x130x68 mm / 20x130x68mm (Innen x Außen x Breite) bzw. 130x20x68 mm / 130x20x68mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 13 cm , Breite = 6.8 cm. |
Lagerluft und AxialspielDie Type SS UCP 204 MASSIV Ausführung (SY-20TF / P56204 / RASEY20) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS UCP 204 MASSIV Ausführung (SY-20TF / P56204 / RASEY20) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. UCP204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. UCP204 EMQ (Elektromotoren Qualität): 3. UCP204 Industriequalität / Standard: 4. SS / S / W UCP204 Edelstahl rostfrei 5. KER / CE UCP204 Keramiklager Si3N4 / ZRO2* 6. FC UCP204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC UCP204 * (Hinweis: Keramik Kugellager UCP204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C UCP204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager UCP204 haben die maximale Anzahl an Kugeln ( UCP204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung UCP204VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRUCP204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCUCP204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS UCP 204 MASSIV Ausführung (SY-20TF / P56204 / RASEY20) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

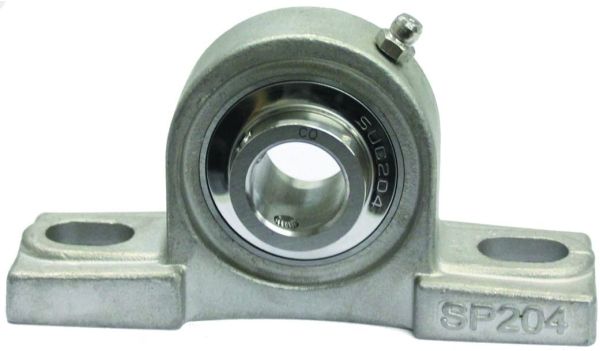

Stehlager Edelstahl rostfrei SS UCP 204 - Bohrungsdurchmesser 20 mm Welle
Gehäuselagereinheit / Stehlagereinheit
Ausführung: Mit massivem Standfuß (siehe Bild 2) // Auch verfügbar mit ausgehöhltem Standfuß unter: https://www.kugellager-shop.net/ss-ucp-204-sy-20tf-p56204-rasey20-lagerbock-edelstahl-rostfrei.html
Länge x Höhe x Breite: 127x65x37 mm / Lochmitte zu Lochmitte: 9,5 cm
Besteht aus SS P204 Gehäuse (DIN X5CrNi18-10 / AISI 304 / W.Nr. 1.4301) und SS UC204 (DIN X105CrMo17 / AISI 440C / W.Nr. 1.4125) Lagereinsatz (einsatzfähig montiert)
- Alternativ zu u.a. SY-20TF / P56204 / RASEY20
- Wartungsfrei mit FDA H1 konformen Fett für die Lebensmittelindustrie (Exxon Mobil FM222) aber auch andere Anwendungsgebiete. Datenblatt, FDA Zertifikat und Materialsicherheitsblatt auf Anfrage erhältlich.
- Volledelstahl (Alle Bauteile sind aus Edelstahl)
- Der Einsatz ist im Winkel justierbar
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
