S6001 2RS

Datenblatt zur Type S6001 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 28 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 27.991 mm bis max. 28 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x28x8 mm / 12x28x8mm (Innen x Außen x Breite) bzw. 28x12x8 mm / 28x12x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.8 cm , Breite = 0.8 cm.

Lagerluft und Axialspiel Die Type S6001 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6001 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6001 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 5400 N Statische Tragzahl [radial]: 2370 N 2. 6001 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 4590 N Statische Tragzahl [radial]: 2204.1 N 3. 6001 Industriequalität / Standard: Dynamische Tragzahl [radial]: 4320 N Statische Tragzahl [radial]: 2133 N 4. SS / S / W 6001 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3780 N Statische Tragzahl [radial]: 1896 N 5. KER / CE 6001 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 3078 N Statische Tragzahl [radial]: 1445.7 N 6. FC 6001 MAX / VRS ** Dynamische Tragzahl [radial]: 6750 N Statische Tragzahl [radial]: 4266 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6001 Dynamische Tragzahl [radial]: 3510 N Statische Tragzahl [radial]: 1896 N * (Hinweis: Keramik Kugellager 6001 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6001 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6001 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6001 2RS. ** (Hinweis: Vollkugellager 6001 haben die maximale Anzahl an Kugeln ( 6001 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6001VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6001 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6001 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6001 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

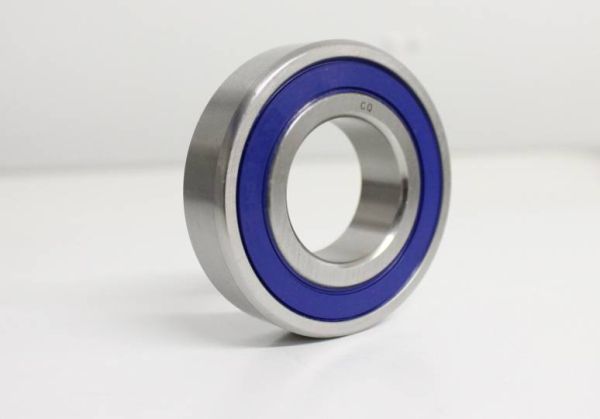

Edelstahl Kugellager S6001 2RS / SS6001 2RS - 12x28x8mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6001 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6001RS / SS6001RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 12x28x8mm (Innen: 12 mm, Außen: 28 mm, Breite: 8 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6001 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6001 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6001 2RS / SS6001 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6001 2RSR / S6001 2RS1 / S6001 LLU / S6001 DDU / S6001 EE / 6001SS 2RS. S bzw. SS als Vorsetzzeichen vor "6001" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6001RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6001 2RS1 / W6001RS1 / W6001-2RS1 / W60012RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6001 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6001-2RS / SS6001-2RS
- Einseitig mit Kunststoffabdeckung: S6001-RS / SS6001-RS
- Offen mit Fett: S6001 / 6001SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6001RS / S6001-RS / SS6001RS / SS6001-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6001 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 8 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6001 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6001 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6001 Lager: 12*28*8 mm.



Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6001 2RS1 / W60012RS1 / W6001-2RS1 - S6001 2RS1 / S6001-2RS1 / S60012RS1 - SS6001 2RS1 / SS6001-2RS1 / SS60012RS1
Einseitig: W6001 RS1 / W6001RS1 / W6001-RS1 - S6001RS1 / S6001-RS1 / S6001 RS1 - SS6001RS1 / SS6001-RS1 / SS6001 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6001 2RSR / S6001-2RSR / S60012RSR - SS6001 2RSR / SS6001-2RSR / SS60012RSR
Einseitig: S6001RSR / S6001-RSR / S6001 RSR - SS6001RSR / SS6001-RSR / SS6001 RSR

Umschlüsselung NSK:

Beidseitig: S6001DDU / S6001-DDU / S6001 DDU - SS6001DDU / SS6001-DDU / SS6001 DDU
Einseitig: S6001DU / S6001-DU / S6001 DU - SS6001DU / SS6001-DU / SS6001 DU

Umschlüsselung NTN:

Beidseitig: S6001LLU / S6001-LLU / S6001 LLU - SS6001LLU / SS6001-LLU / SS6001 LLU
Einseitig: S6001LU / S6001-LU / S6001 LU - SS6001LU / SS6001-LU / SS6001 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6001EE / S6001-EE / S6001 EE - SS6001EE / SS6001-EE / SS6001 EE Einseitig: S6001E / S6001-E / S6001 E - SS6001E / SS6001-E / SS6001 E

Sonstige alternative Bezeichnungen:

-
