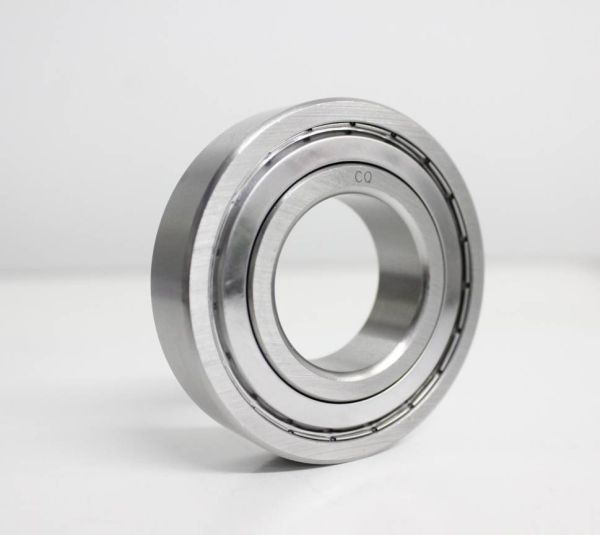

S6009 ZZ
Rillenkugellager - 45x75x16 mm (bzw. 75x45x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6009
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23537
11,90 €
10,00 €
| Menge | Preis je |
|---|---|
| 10 + | 10,90 € 9,16 € |
| Artikelnummer | 23537 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 75 x 16 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitig Edelstahl Deckscheiben (AISI201; Kontaktlos mit Spalt zum Innenring); 230°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 75 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1,77165 |
| Außendurchmesser (Zoll) | 2,95275 |
| Breite (Zoll) | 0,62992 |
Datenblatt zur Type S6009 ZZ (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.988 mm bis max. 45 mm. D = Außendurchmesser: 75 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 74.987 mm bis max. 75 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x75x16 mm / 45x75x16mm (Innen x Außen x Breite) bzw. 75x45x16 mm / 75x45x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 7.5 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type S6009 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S6009 ZZ entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6009 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6009 EMQ (Elektromotoren Qualität): 3. 6009 Industriequalität / Standard: 4. SS / S / W 6009 Edelstahl rostfrei 5. KER / CE 6009 Keramiklager Si3N4 / ZRO2* 6. FC 6009 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6009 * (Hinweis: Keramik Kugellager 6009 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6009 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6009 haben die maximale Anzahl an Kugeln ( 6009 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6009VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6009 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6009 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S6009 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager S6009 Edelstahl rostfrei - 45x75x16 mm
Dichtungsvarianten: Lager S6009
- Beidseitig mit Kunststoffabdeckung: S6009 ZZ- Einseitig mit Kunststoffabdeckung: S6009 Z - S6009z
- Offen: Kugellager S6009
Befettung Chevron SRI 2:
Anhaftung und Verschleißhemmung: Sehr gut
Geräuschunterdrückung: Gut (Niedrige Drehzahlen) - Durchschnittlich (Hohe Drehzahlen)
FDA Lebensmittelindustrie Konformität: Nein
Temperaturbereich: -30°C/+150°C
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
SS 6009 ZZ; S 6009 ZZ; SS6009zz; S6009zz; SS 6009z-
