SSA207 / SS SA207 (Spannlager mit Feststellring)
Spannlager / Y-Lager / Lagereinsatz - 35x72x38.9 mm (bzw. 72x35x38.9 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: SA207
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27259
32,00 €
26,89 €
| Menge | Preis je |
|---|---|
| 4 + | 28,80 € 24,20 € |
| 10 + | 27,20 € 22,86 € |
| Artikelnummer | 27259 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Spannlager / Y-Lager / Lagereinsatz |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 72 x 38.9 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 72 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 38.9 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1,3779527559 |
| Außendurchmesser (Zoll) | 2,8346456693 |
| Breite (Zoll) | 1,531496063 |
Datenblatt zur Type SSA207 / SS SA207 (Spannlager mit Feststellring) (Spannlager / Y-Lager / Lagereinsatz)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.988 mm bis max. 35 mm. D = Außendurchmesser: 72 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 71.987 mm bis max. 72 mm. B = Breite: 38.9 mm (zur Breite = 38.9 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x72x38.9 mm / 35x72x38.9mm (Innen x Außen x Breite) bzw. 72x35x38.9 mm / 72x35x38.9mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 7.2 cm , Breite = 3.89 cm. |
Lagerluft und AxialspielDie Type SSA207 / SS SA207 (Spannlager mit Feststellring) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SSA207 / SS SA207 (Spannlager mit Feststellring) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. SA207 Automotive Qualität (Marken: SKF/FAG/NSK): 2. SA207 EMQ (Elektromotoren Qualität): 3. SA207 Industriequalität / Standard: 4. SS / S / W SA207 Edelstahl rostfrei 5. KER / CE SA207 Keramiklager Si3N4 / ZRO2* 6. FC SA207 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC SA207 * (Hinweis: Keramik Kugellager SA207 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C SA207 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager SA207 haben die maximale Anzahl an Kugeln ( SA207 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung SA207VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSA207 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSA207 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SSA207 / SS SA207 (Spannlager mit Feststellring) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

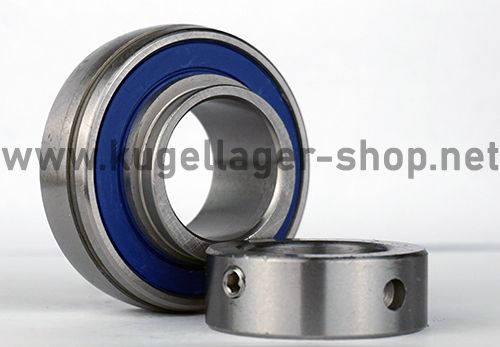

SSA207 Lagereinsatz Edelstahl rostfrei für 35 mm Welle. SS SA207 Spannlager rostfrei mit balligem Außenring (für Gehäuse)
- Bauart: Wälzlager - Wälzlager - Kugellager - Spannlager / Lagereinsatz aus Edelstahl rostfrei.
- Zolltarifnummer: 84821090
- Voll-Edelstahl-Lager: Ringe, Kugeln, Käfig und Abdeckscheibe aus AISI420 Edelstahl rostfrei. Innere Gummidichtung aus NBR.
- Mit balligem Außenring. Die Lager haben beidseitig äußere Stahlblechscheiben für groben Schmutz und beidseitig innen Gummidichtungen für feinen Staub.
- Das Lager ist maßgleich zu den Lagern FAG GRAE-35-NPP-B, SKF YET-207, NSK EN-207 NTN AEL-207, FH-207 und 16207.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 35x72x38.9 mm
- Abmessung Außen x Innen x Breite: 72x35x38.9 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Lagereinsatz SS SA207 abweichen)
Messen Sie das Spannlager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die SSA207 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*72*38.9 mm.
Spannlager-Lagereinsatz Innendurchmesser 35 mm
Spannlager-Lagereinsatz Aussendurchmesser 72 mm
Spannlager-Lagereinsatz Breite 38.9 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager SSA207 also 72*35*38.9 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
