SS UCP 208
Stehlager und Flanschlager - 40x184x49.2 mm (bzw. 184x40x49.2 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: UP 208
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
23392-22974
44,99 €
37,81 €
| Menge | Preis je |
|---|---|
| 4 + | 43,00 € 36,13 € |
| 10 + | 42,00 € 35,29 € |
| Artikelnummer | 23392-22974 |
|---|---|
| Bauart | Stehlager und Flanschlager |
| Besonderheit | Edelstahl Stehlager, rostfrei |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 184 x 49.2 mm |
| Abdeckung | Gummidichtung innen / Edelstahlschild außen |
| Ringe Material | Gehäuse DIN X5CrNi18-10 / AISI 304 / W.Nr. 1.4301 - Lagereinsatz: DIN X105CrMo17 / AISI 440C / W.Nr. 1.4125 |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 184 |
| Außendurchmesser Toleranz | +0 / -0.025 mm |
| Breite (mm) | 49.2 |
| Außenring Mantelfläche | Balliger / Sphärischer Außenring |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Lagerbock nein (v2A), Lagereinsatz Ja (ferritischer rostfreier Edelstahl AISI420) |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 7,24408 |
| Breite (Zoll) | 1,937 |
Datenblatt zur Type SS UCP 208 (Stehlager und Flanschlager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 184 mm ( +0 / -0.025 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 183.975 mm bis max. 184 mm. B = Breite: 49.2 mm (zur Breite = 49.2 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x184x49.2 mm / 40x184x49.2mm (Innen x Außen x Breite) bzw. 184x40x49.2 mm / 184x40x49.2mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 18.4 cm , Breite = 4.92 cm. |
Lagerluft und AxialspielDie Type SS UCP 208 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS UCP 208 entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. UP 208 Automotive Qualität (Marken: SKF/FAG/NSK): 2. UP 208 EMQ (Elektromotoren Qualität): 3. UP 208 Industriequalität / Standard: 4. SS / S / W UP 208 Edelstahl rostfrei 5. KER / CE UP 208 Keramiklager Si3N4 / ZRO2* 6. FC UP 208 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC UP 208 * (Hinweis: Keramik Kugellager UP 208 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C UP 208 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager UP 208 haben die maximale Anzahl an Kugeln ( UP 208 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung UP 208VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRUP 208 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCUP 208 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS UCP 208 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

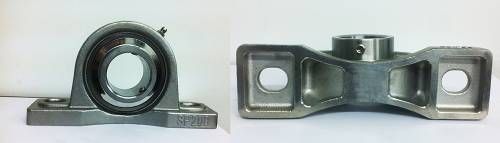

Stehlager Edelstahl rostfrei SS UCP 208 - Bohrungsdurchmesser 40 mm Welle
Gehäuselagereinheit / Stehlagereinheit
Besteht aus SS P208 Gehäuse (DIN X5CrNi18-10 / AISI 304 / W.Nr. 1.4301) und SS UC208 (DIN X105CrMo17 / AISI 440C / W.Nr. 1.4125) Lagereinsatz (einsatzfähig montiert)
Auch verfügbar in Massiv-Ausführung: https://www.kugellager-shop.net/ssucp208-fda-massiv-edelstahl-stehlager.html
Mit FDA konformen Fett für die Lebensmittelindustrie (Exxon Mobil FM222) aber auch andere Anwendungsgebiete. Datenblatt, FDA Zertifikat und Materialsicherheitsblatt auf Anfrage erhältlich.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
SSUCP208 / SS UCP 208 / SSUCP 208 / S UCP208 / SUCP 208 / S-UCP 208 / S-UCP208 / SS-UCP 208 / SS-UCP208-
