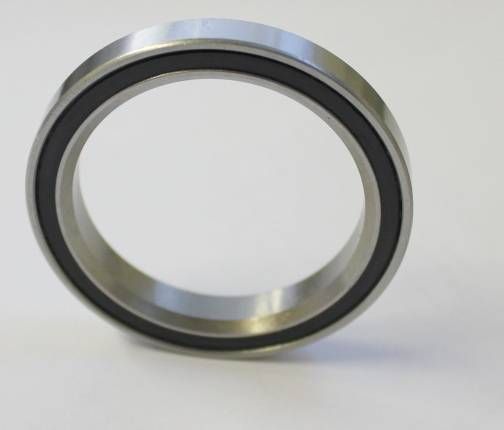

Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO HB (Unteres Steuersatzlager)
Kugellager für Steuersatz / Lenkkopflager - 37x49x7 mm (bzw. 49x37x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3749
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25047-D
11,49 €
9,66 €
| Menge | Preis je |
|---|---|
| 4 + | 11,00 € 9,24 € |
| 8 + | 10,70 € 8,99 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 25047-D |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 37 x 49 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 37 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 49 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-3/8“ |
| Außendurchmesser (Zoll) | 1,92913 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO HB (Unteres Steuersatzlager) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 37 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 36.99 mm bis max. 37 mm. D = Außendurchmesser: 49 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 48.991 mm bis max. 49 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 37x49x7 mm / 37x49x7mm (Innen x Außen x Breite) bzw. 49x37x7 mm / 49x37x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.7 cm, Außendurchmesser = 4.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO HB (Unteres Steuersatzlager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO HB (Unteres Steuersatzlager) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. ACB3749 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3749 EMQ (Elektromotoren Qualität): 3. ACB3749 Industriequalität / Standard: 4. SS / S / W ACB3749 Edelstahl rostfrei 5. KER / CE ACB3749 Keramiklager Si3N4 / ZRO2* 6. FC ACB3749 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3749 * (Hinweis: Keramik Kugellager ACB3749 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3749 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3749 haben die maximale Anzahl an Kugeln ( ACB3749 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3749VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3749 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3749 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO HB (Unteres Steuersatzlager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Alternativlager zu Tange Seiki 1 3/8“ 49x7x45° ECO für Steuersatz Unten
HINWEIS: Dieses Lager wird häufig zusammen mit folgendem oberen Steuersatzlager verbaut (bitte messen Sie trotzdem das alte Lager nochmal aus, wenn Sie auch das obere Lager ersetzen möchten): https://www.kugellager-shop.net/alternativlager-tange-seiki-1-1-8-45x45-eco-compatible.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 37*49*7 mm.
1. Kugellager Innendurchmesser 37 mm (Winkel 45°)
2. Kugellager Außendurchmesser 49 mm (Winkel 45°)
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
