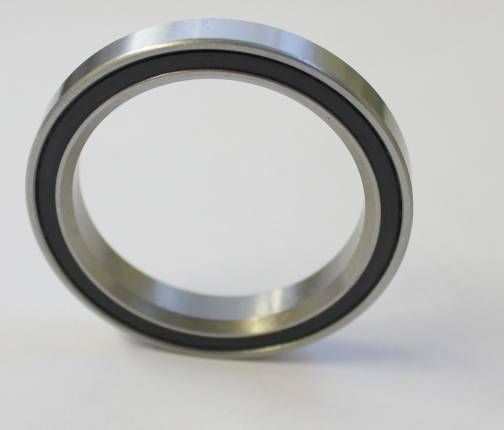

TEX-3801E / TEX3801E 45°/45°
Kugellager für Steuersatz / Lenkkopflager - 37x49x7 mm (bzw. 49x37x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: TE3801E
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25047-C
11,49 €
9,66 €
| Menge | Preis je |
|---|---|
| 4 + | 11,00 € 9,24 € |
| 8 + | 10,70 € 8,99 € |
| 10 + | 10,00 € 8,40 € |
| Artikelnummer | 25047-C |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 37 x 49 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 37 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 49 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-3/8“ |
| Außendurchmesser (Zoll) | 1,92913 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type TEX-3801E / TEX3801E 45°/45° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 37 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 36.99 mm bis max. 37 mm. D = Außendurchmesser: 49 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 48.991 mm bis max. 49 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 37x49x7 mm / 37x49x7mm (Innen x Außen x Breite) bzw. 49x37x7 mm / 49x37x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.7 cm, Außendurchmesser = 4.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type TEX-3801E / TEX3801E 45°/45° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type TEX-3801E / TEX3801E 45°/45° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. TE3801E Automotive Qualität (Marken: SKF/FAG/NSK): 2. TE3801E EMQ (Elektromotoren Qualität): 3. TE3801E Industriequalität / Standard: 4. SS / S / W TE3801E Edelstahl rostfrei 5. KER / CE TE3801E Keramiklager Si3N4 / ZRO2* 6. FC TE3801E MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC TE3801E * (Hinweis: Keramik Kugellager TE3801E in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C TE3801E Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager TE3801E haben die maximale Anzahl an Kugeln ( TE3801E MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung TE3801EVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRTE3801E 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCTE3801E 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type TEX-3801E / TEX3801E 45°/45° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
TEX-3801E 45/45 = TEX3801E 2RS 49x7x45° für 1-3/8” Steuersatz Kugellager ("Integrated Headset") / Durchmesser 49 mm - Winkel: 45°/45°
ACB = Schrägkugellager
Maße 37x49x7 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) - Teilweise auch angegeben als: 37x49x7 mm 45x45 bzw. 49x37x7 mm 45x45
- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).
- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine sehr hohe Rundheit-Genauigkeit Toleranz auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 137°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Mit nicht-schleifender Kunststoffdichtscheibe (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützt die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager TEX-3801E ungedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 7 mm.
- Gefertigt aus hochreinem und gehärtetem Chromstahl 100Cr6, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.
Einsatzgebiete u.a. Fahrrad Steuersatz ("Lower Headset Bearing" für 1.3/8" Zoll), insbesondere als Specialized Steuersatzlager :
- Specialized Roubaix S-Works SL2 / Pro SL / Expert SL / Comp/Elite (2009) + Ruby S-Works / Pro / Expert (2009) + Sirrus LTD / PRO (2009)
- Specialized Roubaix S-Works SL2 / Pro SL (RED) / DUra-Ace / Expert SL / Comp/Elite (2010) + Amira S-Works / Pro / Expert / Comp (2010 + 2011)
- Specialized Roubaix S-Works SL3 / SL3 Pro / Expert / SL2 Comp/Elite (2011) + Ruby Pro / Expert / Comp/Elite (2011)
- Tarmac SW SL4: Di2 X2 / Frameset OSBB / LTD Frameset OSBB / Red FR X2 / Red X2 / X2 (2013)
- Tarmac SL4 Expert M2 / Expert Ui2M2 (2013) und Tarmac SL4 Pro: FR M2 / Frameset OSBB / M2 / Sram M2 (2013)
- Ersetzt ebenfalls die Edelstahl Variante: VP TEX-3801ES
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen TEX-3801E 2RS / TEX-3801ERS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TEX-3801E 2RS / TEX-3801ERS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 37*49*7 mm.
1. Kugellager Innendurchmesser 37 mm
2. Kugellager Außendurchmesser 49 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
TEX-3801ELU / TEX-3801E-LLU / TEX-3801ELLU / TEX-3801E-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
Alternativ th industries TEX-3801E 49x7x45° bzw. TEX3801E 49x7x45° / Als Edelstahl Variante mit gleichen Parametern: VP TEX-3801ES-
