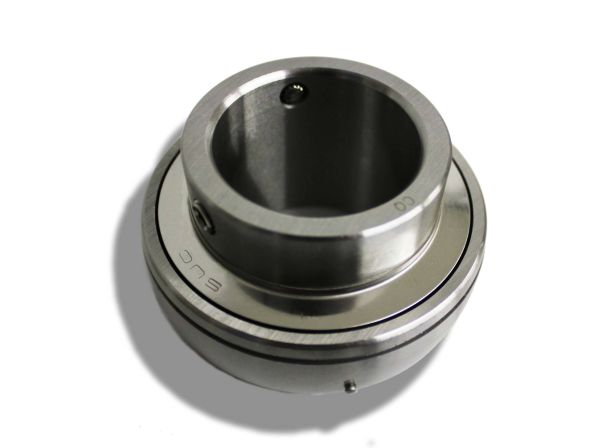

UC 205

Abmessungen und Toleranzen

d = Innendurchmesser: 25 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm.

D = Außendurchmesser: 52 mm ( +0 / -0.013 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm.

B = Breite: 34 mm (zur Breite = 34 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x52x34 mm / 25x52x34mm (Innen x Außen x Breite) bzw. 52x25x34 mm / 52x25x34mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 5.2 cm , Breite = 3.4 cm.

Lagerluft und Axialspiel

Die Type UC 205 hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type UC 205 entspricht nachfolgend der Nr. 3

Tragzahlen in der Ausführung:

1. UC205 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 14900 N
Statische Tragzahl [radial]: 7800 N

2. UC205 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 12665 N
Statische Tragzahl [radial]: 7254 N

3. UC205 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 11920 N
Statische Tragzahl [radial]: 7020 N

4. SS / S / W UC205 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 10430 N
Statische Tragzahl [radial]: 6240 N

5. KER / CE UC205 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 8493 N
Statische Tragzahl [radial]: 4758 N

6. FC UC205 MAX / VRS **
Dynamische Tragzahl [radial]: 18625 N
Statische Tragzahl [radial]: 14040 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC UC205
Dynamische Tragzahl [radial]: 9685 N
Statische Tragzahl [radial]: 6240 N

* (Hinweis: Keramik Kugellager UC205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C UC205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB UC205 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYUC205 2RS.

** (Hinweis: Vollkugellager UC205 haben die maximale Anzahl an Kugeln ( UC205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung UC205VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRUC205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCUC205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
